CN-SFT Sicherheitssteuergerät für Kategorie 3 und 4

Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Kunststoff Thermoplast (Polyamid PA), grau

Standardausführungen

Sicherheitssteuergerät für Kategorie 3 und 4.

  • CN-SFT.115: Standard-Baumaße.
  • CN-SFT.46: kleine Baumaße.

Kontaktblock in der Standardausführung:

NO-NC: 1 Schließerkontakt (NO) + 1 Öffnerkontakt (NC).

NC-NC: 2 Öffner (NC).

Hinweis

Funktionen und Anwendungen

CN-SFT kann in Verbindung mit den folgenden Elesa Produkten verwendet werden: ESC-SFTCFSWCFSQM.2000-SWM.

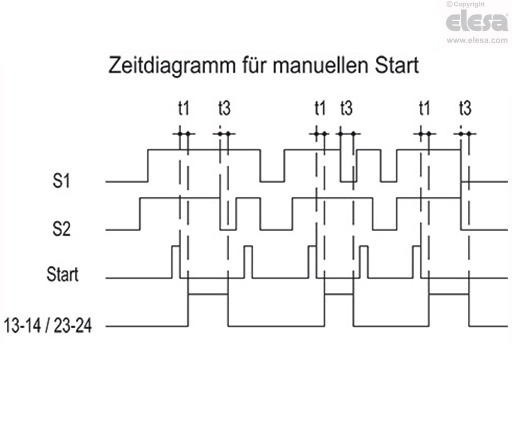

Das Sicherheitssteuergerät CN-SFT ist in der Lage, den Zustand von zwei Kontakten (magnetische Reed-Sicherheitssensoren, Not-Aus-Taster, mechanische Sicherheitsschalter, Sicherheitsverriegelungen für mobile Schutzeinrichtungen) zu überwachen: Der Ausgang wird durch Drücken und Loslassen der START-Taste (Reset) nur dann aktiviert, wenn der Schließerkontakt (NO) offen und der Öffnerkontakt (NC) geschlossen ist (NO-NC-Version) oder nur, wenn die beiden Öffnerkontakte (NC) geschlossen sind (NC-NC-Version).

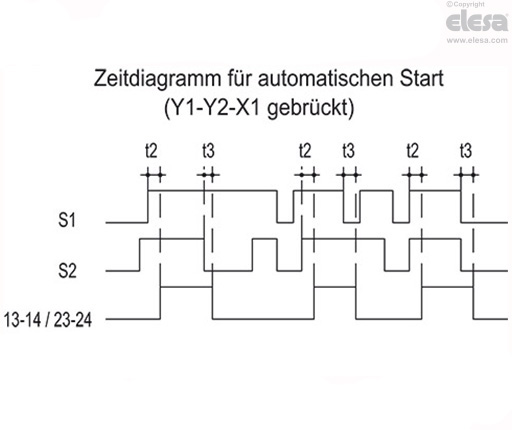

Das Schalten auch nur eines Eingangskontakts führt zu einer sicheren Situation, indem die Sicherheitsausgänge in einen offenen Zustand versetzt werden und auch nach einem erneuten Schalten des Kontakts und dem Drücken der START-Taste (Reset) nicht wieder geschlossen werden können.

CN-SFT.115 - Standardabmessungen
LED-Tabelle
FunktionLEDFarbeStatus
StromversorgungPWRGrünEin
Ausgänge 13–14 und 23–24: OFFENCH1 - CH2Grün – Grünoff - off
Ausgänge 41–42: OFFEN
Ausgänge 41–54: GESCHLOSSEN
Ausgänge 13–14 und 23–24: GESCHLOSSENCH1 - CH2Grün – Grünon - on
Ausgänge 41–42: GESCHLOSSEN
Ausgänge 41–54: OFFEN

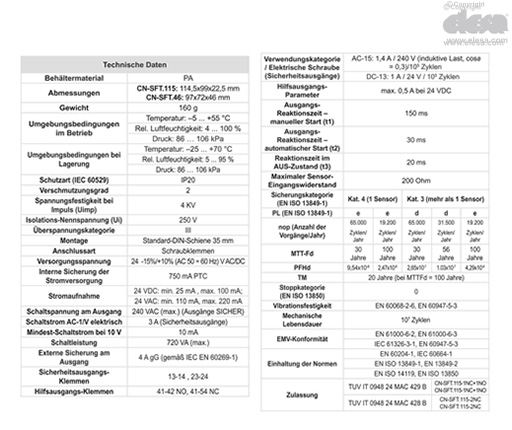

ANFORDERUNGEN FÜR DIE UL-ZERTIFIZIERUNG
Stromversorgung (Eingang)
EingangsklemmenSpannungMax. Strom
A1-A224Vac/dc220mA / 70mA
Hilfsausgänge (Sicherheit)
AusgangsklemmenArt der KontakteAllgemeine oder ohmsche BelastungPilot Duty
13-14 / 23-24NO3A/240VAC Res1,4A/240VAC1A/24VDC
Meldeausgänge (Signale)
AusgangsklemmenArt der KontakteNennwerte
41-42NO0,5A/24VDC
41-54NC
UmweltwerteHinweise zur Installation
Max. Umgebungstemperatur: 55 °CVerwendung nur mit Kupferleitern (Cu) bei mind. 60 °C
Verschmutzungsgrad: 2
UmweltbezeichnungKlemmen-Anzugsdrehmoment: 0,56–0,79 Nm (5–7 LbIn)
Gerät offenen Typs
Genehmigt durch ULE542642
CN-SFT.115 - Standardabmessungen
CN-SFT.115 - Standardabmessungen
Elektrische Anschlüsse

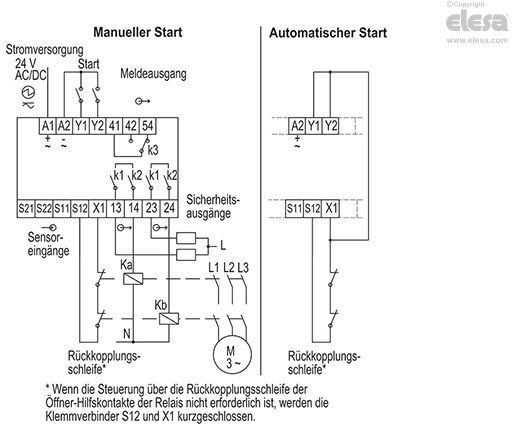

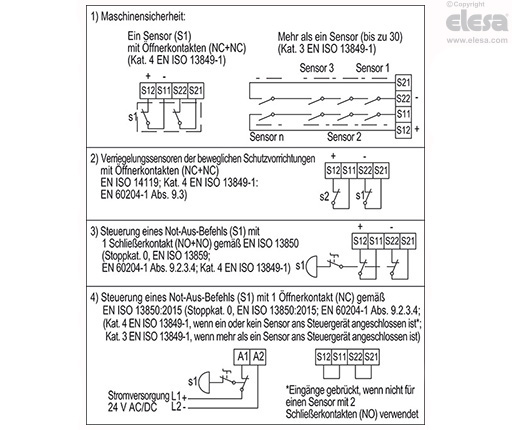

Modell CN-SFT.115-2NC und Modell CN-SFT.46-2NC

HINWEIS: Der normalerweise geschlossene Kontakt (=Öffnerkontakt), wenn die Schutzvorrichtung geschlossen ist, ist der NC-Eingang..

CN-SFT.115 - Standardabmessungen
CN-SFT.115 - Standardabmessungen

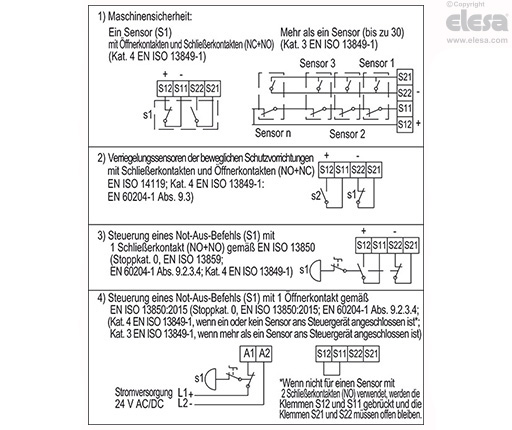

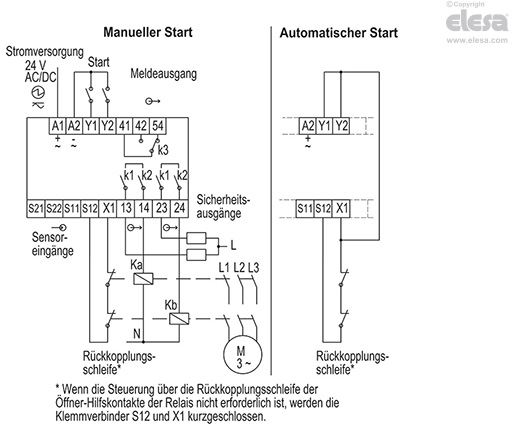

Modell CN-SFT.115-1NC+1NO und Modell CN-SFT.46-1NC+1NO

HINWEIS: Der normalerweise geschlossene Kontakt (=Öffnerkontakt), wenn die Schutzvorrichtung geschlossen ist, ist der NC-Eingang. Der normalerweise offene Kontakt (=Schließerkontakt), wenn die Tür geschlossen ist, ist der NO-Eingang..

CN-SFT.115 - Standardabmessungen
CN-SFT.115 - Standardabmessungen
