GN 188
Rastscheiben
Edelstahl
Ausführung
Material
Acciaio INOX AISI CF-8.
Druckfeder
Edelstahl AISI 301.
Gewindebuchse
Edelstahl 1.4301
Montagehinweis
Schweißen.
Standardausführungen
- GN 188-A-NI: Durchloch, ohne Buchse.
- GN 188-B-NI: Buchse mit Gewinde Durchloch.

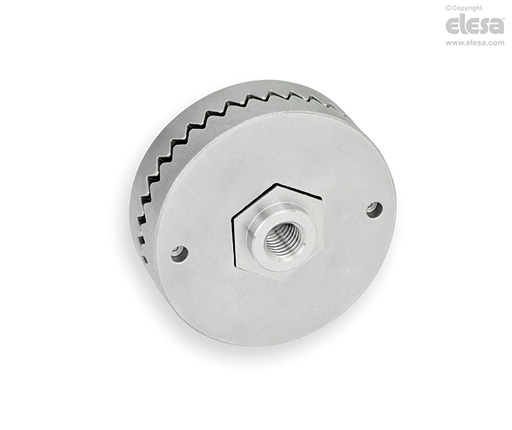

- GN 188-C-NI: mit Gewindebuchse und Zentrieransatz.
Hinweis
Funktionen und Anwendungen
Mit Hilfe von Edelstahl-Rastscheiben GN 188 können Bauelemente zueinander in definierten Winkelschritten verstellt und formschlüssig verbunden werden. Sie werden durch Schweißen befestigt (Bild 1).
Die Verzahnung ist so ausgerichtet, dass eine perfekte Anordnung im 0 ° und 90 ° Winkel garantiert ist.
Die Druckfeder wird beim Montieren zwischen die Zahnscheiben platziert und bewirkt, dass sich die Zahnscheiben beim Lösen sicher trennen.
Zum Lieferumfang gehören jeweils zwei Rastscheiben, eine Druckfeder sowie, je nach Ausführung, eine Gewindebuchse.
