GN 707.2
Geteilte Stellringe
Montage, Stahl, Edelstahl oder Aluminium
Ausführung
Standardausführungen
Montage mitels Zylinderschrauben mit Innensechskant, Stahl blank, Festigkeitsklasse 8.8 (GN 707.2-ST) oder Edelstahl AISI 304 (GN 707.2-NI und GN 707.2-AL).
Gewinde-Durchloch (d1 = 16 ÷ 36).
Gewinde-Sackloch (d1 ≥ 42).

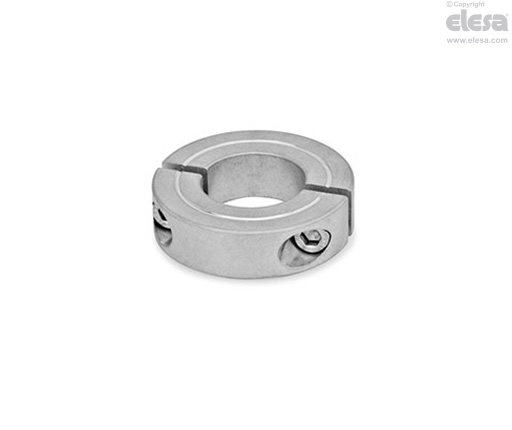

- GN 707.2-AL: Aluminium, naturfarben.
- GN 707.2-ST: Sinterstahl brüniert.
- GN 707.2-NI: Edelstahl AISI 316 LHC, gesintert.
Hinweis
Funktionen und Anwendungen
Geschlitzte Stellringe GN 707.2 dienen nicht nur als Festanschlag, sondern bieten auch Befestigungsmöglichkeiten für weitere Elemente, z. B. Endschalter.
Keine Gefahr von Beschädigungen an der Oberfläche der Welle, auch wenn hohe Spannkräfte vonnöten sind.
Die Spannschrauben d3 können durch das Klemmhebelset ersetzt werden GN 311
Technische Daten
Montage an Wellen mit Toleranz H11
