CFMX
Scharniere
Scharnierflügel und Achsenstift aus SUPER-Thermoplast
Ausführung
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Achse
Glasfaserverstärkte SUPER-Technopolymer (Polyamid PA).
Standardausführungen
- CFMX-SH: Bohrung für Senkschrauben.

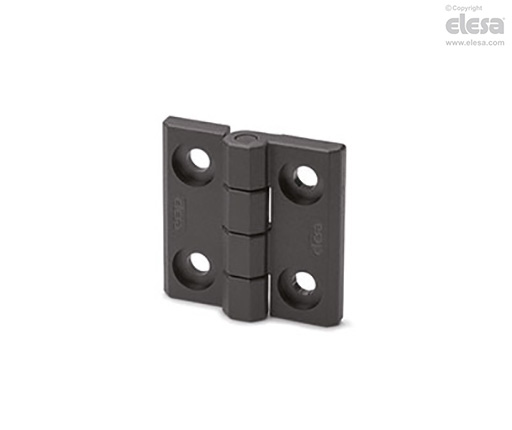

- CFMX-CH: bohrung für Zylinderschrauben mit Scheibe UNI 6592 / ISO 7089.
Hinweis
Drehwinkel (Richtwert)
Max 270° (-90° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf derselben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Richtlinien.
| Beständigkeitsprüfungen | Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° |
 |  |  | |
| Artikelnummer | Max. statische Last Sa [N] | Max. statische Last Sr [N] | Max. statische Last S90 [N] |
| CFMX.30 SH-4 | 1050 | 1275 | 750 |
| CFMX.30 CH-4 | 975 | 1275 | 650 |
| CFMX.40 SH-5 | 1425 | 1425 | 960 |
| CFMX.40 CH-5 | 1425 | 1200 | 750 |
| CFMX.50 SH-6 | 2360 | 2160 | 1550 |
| CFMX.50 CH-6 | 2580 | 2170 | 1220 |
| CFMX.60 SH-6 | 3000 | 2660 | 2700 |
| CFMX.60 SH-8 | 3000 | 2660 | 2700 |
| CFMX.60 CH-8 | 3100 | 2530 | 1950 |
Die max. statische Last soll nicht überschritten werden (Bruchgefahr), um eine sichere Funktion der Scharniere zu gewähleisten. Je nach Anwendung muss zusätzlich ein Sicherheitsfaktor dazu gerechnet werden.
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
