GN 514
Rastbolzen
mit Verriegelungsmechanik, Stahl
Ausführung
Grundkörper mit Gewinde
Stahl büniert, sandgestrahlt, nitriert.
Bolzen
Stahl nitriert.
Vorgeschlagene Toleranz der Aufnahmebohrung = H7.
Kontermutter
Stahl brüniert.
Kontroll-Druckknopf
Glasfaserverstärkter Thermoplast (Polyamid PA), schwarz, matt.
Standardausführungen

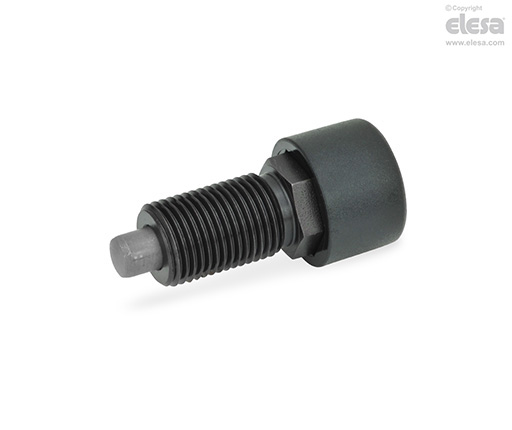

- GN 514-A: ohne Kontermutter.
- GN 617-AK: mit Kontermutter.
Hinweis
Funktionen und Anwendungen
Bei Verriegelungsbolzen GN 514 ist eine sogenannte Herzkurvenmechanik integriert.
Dieser Mechanismus bewirkt, dass der Raststift allein durch Drücken des Betätigungsknopfes in der vorstehenden oder eingezogenen Stellung verriegelt wird. Bei erneutem Drücken und Loslassen wird der Raststift wieder entriegelt und selbstständig eingezogen. (PUSH-PUSH-Verriegelungsmechanik).
Zubehör
Zubehör auf Anfrage
Distanzbuchen aus Edelstahl AISI 303 GN 609.5 für die Montage des Rastbolzens an dünnen Blechen.
