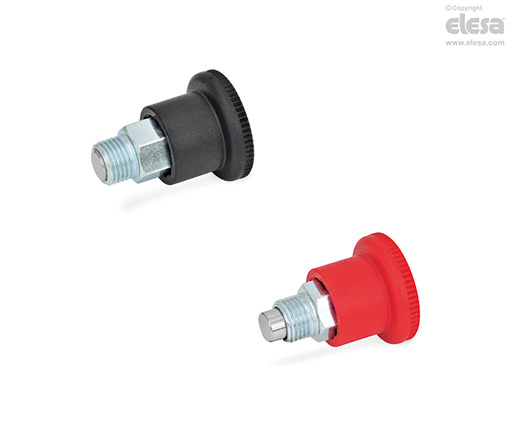

GN 822
Miniraster
mit und ohne Rastsperre, Stahl oder Edelstahl
Ausführung
Bolzen
Edelstahl AISI 303.
Knopf
Thermoplast, Polyamid (PA), schwarz oder RAL 3000 (rot), matt.
Druckfeder
Edelstahl AISI 301.
Standardausführungen
- GN 822-B-ST: Führung Stahl verzinkt, ohne Rastsperre.
- GN 822-B-NI: Führung Edelstahl AISI 303, ohne Rastsperre.
- GN 822-C-ST: Führung Stahl verzinkt, mit sechs Raststellungen: Ziehen es Knopfes und 30 ° Drehung.
- GN 822-C-NI: Führung Edelstahl AISI 303, mit sechs Raststellungen: Ziehen es Knopfes und 30 ° Drehung.
Hinweis
Funktionen und Anwendungen
Miniraster GN 822 zeichnen sich durch kleinste Baumaße aus. Sie sind konzipiert zur Befestigung in dünnen Wandungen. Der Rändelknopf aus Thermoplast bietet einen guten Griff während des Bedienens.
Zubehör
Zubehör auf Anfrage
Distanzbuchen aus Edelstahl AISI 303 GN 609.5 für die Montage des Rastbolzens an dünnen Blechen.
Gebrauchsanweisung
Gebrauchsanweisung
Durch Ziehen des Bolzens werden die im Knopf verborgenen Sechskantflächen sichtbar. Somit können die Miniraster einfach mittels Sechskantschlüssel montiert und angezogen werden.
