CFD. Bisagras para montantes estrechos

Tecnopolímero

Ficha técnica

Seleccionar tipología

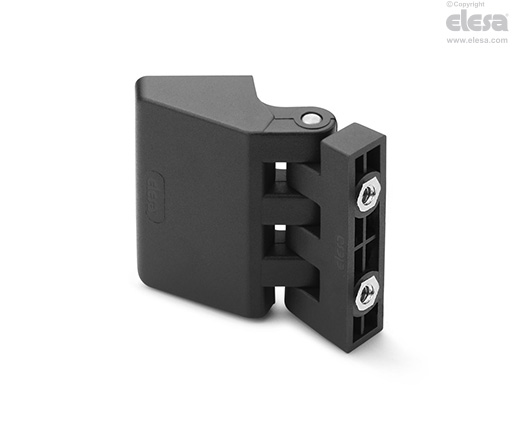

CFD-B

Bisagras para montantes estrechos

Casquillos con orificio fileteado

CFD-p

Bisagras para montantes estrechos

Espárragos

CFD-p-B

Bisagras para montantes estrechos

Espárragos roscados y casquillos con orificio roscado

CFD-B-p

Bisagras para montantes estrechos

Casquillos con agujero roscado y espárrago roscado

CFD-CH-B

Bisagras para montantes estrechos

Agujeros pasantes para tornillos de cabeza cilíndrica y casquillos con agujero roscado

CFD-CH-p

Bisagras para montantes estrechos

Agujeros pasantes para tornillos de cabeza cilíndrica y espárragos roscados

Seleccionar artículo

Especificaciones tecnicas

Desplazarse horizontalmente

Especificaciones principales
Información general

Especificaciones principales

Material

Tecnopolímero de base poliamídica (PA) de alta resiliencia, color negro, acabado mate.

Perno de rotación

Acero inoxidable AISI 303.

Ejecuciones estándar

CFD-B: casquillos de latón niquelado con agujero roscado.

CFD-p: espárragos roscados de latón niquelado en el ala ancha, espárragos roscados de acero niquelado en el ala estrecha.

CFD-p-B: espárragos roscados de latón niquelado e insertos con agujero roscado de latón niquelado.

CFD-B-p: casquillos de latón niquelado con agujero roscado y espárrago roscado de acero niquelado.

CFD-CH-B: agujeros pasantes para tornillos de cabeza cilíndrica y casquillos de latón niquelado con agujero roscado.

CFD-CH-p: agujeros pasantes para tornillos de cabeza cilíndrica y espárragos roscados de acero niquelado.

Información general

Características y aplicaciones

La bisagra está compuesta por dos cuerpos de diferentes dimensiones (uno estrecho y uno de mayor tamaño) y pueden montarse por ejemplo en estructuras con montantes y puertas de espesor delgado.

Ángulo de rotación (valor aproximado)

Máx. 205° (entre -15° y +190°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.

CFD-B - Casquillos con orificio fileteado

Tests de resistencia	ESFUERZO AXIAL		ESFUERZO RADIAL		ESFUERZO A 90º
Tests de resistencia
Descripción	Carga de trabajo máxima Ea [N]	Carga de rotura Ra [N]	Carga de trabajo máxima Er [N]	Carga de rotura Rr [N]	Carga de trabajo máxima E90 [N]	Carga de rotura R90 [N]
CFD.30 B-M3	60	690	70	490	60	500
CFD.30 p-M3x13	70	750	40	340	30	390
CFD.30 p-M3x13-B-M3	60	690	40	340	30	390
CFD.30 B-M3-p-M3x13	60	690	40	340	30	390
CFD.30 CH-3-B-M3	100	830	110	720	70	670
CFD.30 CH-3-p-M3x13	60	730	50	450	30	350
CFD.40 B-M4	160	1710	150	1340	100	700
CFD.40 p-M4x18	110	1230	140	880	50	730
CFD.40 p-M4x18-B-M4	110	1230	140	880	50	700
CFD.40 B-M4-p-M4x18	110	1230	140	880	50	700
CFD.40 CH-4-B-M4	120	1620	150	1220	130	1110
CFD.40 CH-4-p-M4x18	150	1480	140	820	100	860
CFD.48 B-M5	260	2440	260	1700	120	1640
CFD.48 p-M5x17	290	1770	240	1840	110	1740
CFD.48 p-M5x17-B-M5	260	1770	240	1700	110	1640
CFD.48 B-M5-p-M5x17	260	1770	240	1700	110	1640
CFD.48 CH-5-B-M5	330	2530	240	1890	290	1870
CFD.48 CH-5-p-M5x17	150	2170	120	1200	110	970
CFD.66 B-M6	450	4130	320	2520	220	2250
CFD.66 p-M6x16	470	3260	260	1700	240	1580
CFD.66 p-M6x16-B-M6	450	3260	260	1700	220	1580
CFD.66 B-M6-p-M6x16	450	3260	260	1700	220	1580
CFD.66 CH-6-B-M6	430	3660	410	2610	310	2830
CFD.66 CH-6-p-M6x16	350	3090	280	1770	180	1610
