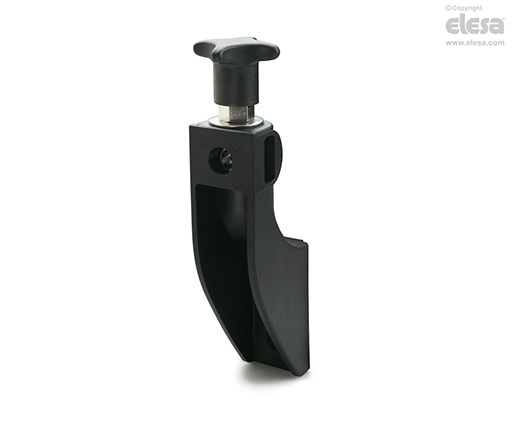

SPF. Verstellbare Haltewinkel
für lineare Positionierung, Kunststoff Thermoplast
Ausführung
Haltewinkel
Glasfaserverstärkter Thermoplast (Polyamid PA), schwarz, matt.
Standardausführungen
Augenschraube, Scheibe Edelstahl 1.4301
- SPF.V: mit Kreuzgriff Kunststoff mit Messinggewindebuchse, vernickelt.
- SPF.D: mit Sechskantmutter Edelstahl 1.4301.
Hinweis
Funktionen und Anwendungen
Die Haltewinkel werden mittels der Augenschraube geklemmt.
Je nach den Platzverhältnissen kann der Kreuzgriff (oder die Sechskantmutter) vertikal oder seitlich angebracht werden.
Maximales Anzugsdrehmoment bei Montage mittels Schraube 39 Nm.
Zubehör
Zubehör auf Anfrage
DSG: Als Zubehör kann ein Distanzhalter aus Kunststoff Thermoplast (Polyamide PA) glasfaserverstärkt, schwarz, matt bestellt werden.
Gebrauchsanweisung

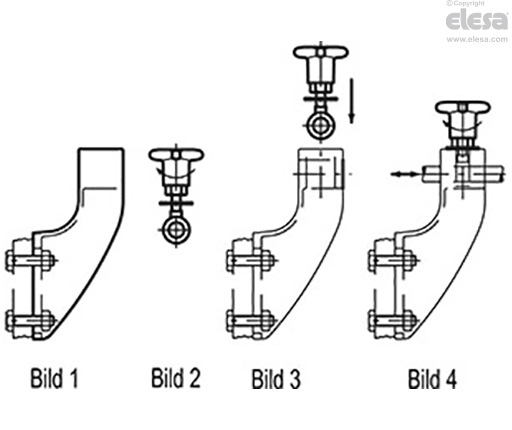

Montagehinweis
- Haltewinkel einpassen (Bild 1).
- U-Scheibe in die Augenscheibe einsetzen und den Griff bzw. die Mutter verschrauben (Bild 2).
- Augenschraube entweder in horizontaler oder vertikaler Position in das Gehäuse einsetzen (Bild 3).
- Führungsstift in dessen Klemmloch einsetzen, lineare Position einstellen und festziehen (Bild 4).
