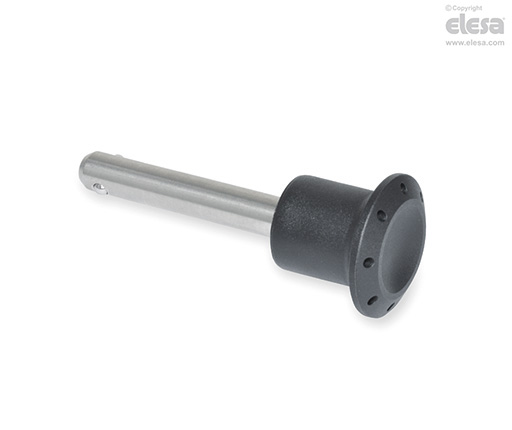

GN 124.2 Kugelsperrbolzen
Edelstahl
Ausführung
Bolzen
Edelstahl AISI 303.
Kugeln
Edelstahl nichtrostend 1.4021.
d1 = 6 - 8: eine Kugel.
d1 = 10 - 12: zwei Kugeln.
Druckfeder
Edelstahl AISI 631.
Knopf
Glasfaser verstärkter Thermoplast (Polyamid PA), grau-schwarz, mit Bohrungen für Sicherheitsring.
Arbeitstemperatur
Von -30°C bis +80°C.
Hinweis
Funktionen und Anwendungen
Die zwei Kugeln von GN 124.2 werden durch eine Druckfeder in einer Rastposition gehalten, also nicht starr verriegelt. Hieraus ergeben sich die relativ geringen axialen Haltekräfte verglichen zu GN 113.6 und GN 113.3.

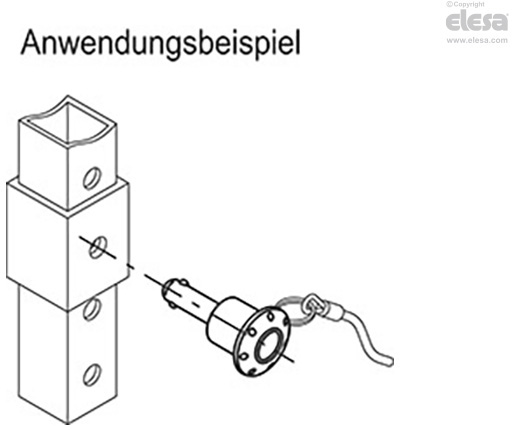

Steckbolzen GN 124.2 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt, speziell für Elemente, die häufig montiert und wieder demontiert werden müssen.
