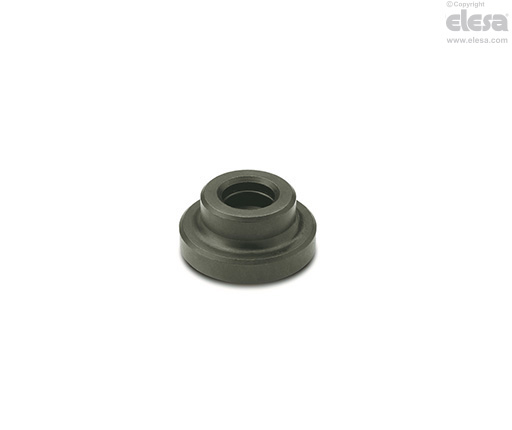

DIN 6311 Druckstücke
mit elastischem Ring, Stahl
Ausführung
Material
Stahl gedreht und brüniert.
Haltefeder
Federstahldraht.
Hinweis
Funktionen und Anwendungen
Druckstücke GN 6311 werden zum Spannen in Verbindung mit Gewindestiften verwendet DIN 6332.
Der Haltering bietet eine einfache und schnelle Verbindung zwischen dem Gewindestift und dem Druckstück.
Sie passen sich an unebene oder nicht parallele Flächen an und Verhindern eine Übertragung der Drehbewegung der Schraube auf das Werkstück.
Gebrauchsanweisung
Montagehinweis
Der Gewindestift wird durch einige Grad schräges Halten in das Druckstück eingeführt, so dass der Sprengring im Druckstück in der Nut des Gewindestiftes anliegt.
Wir empfehlen die Schraube nicht mit dem Druckstück zu montieren, während das Druckstück auf einer planen Oberfläche ist. Dadurch wird eine zu hohe Spannkraft vermieden, welche den Haltering beschädigen könnte. Behalten Sie während der Montage beide Komoponenten in Ihrer Hand.
