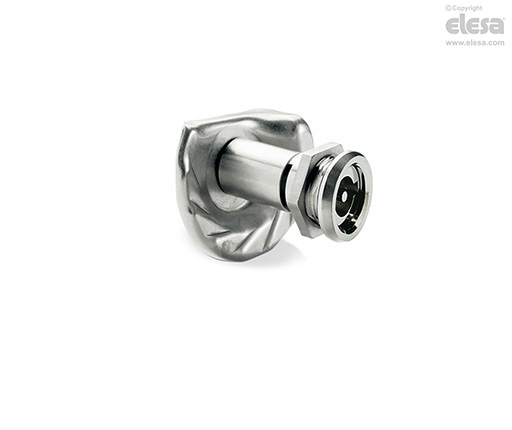

GN 119 Türverriegelungen
mit Schlüssel, Zink-Druckguss oder Edelstahl
Ausführung
Standardausführungen
- GN 119-DK: Verschlußgehäuse und Bedienungsbolzen Zink-Druckguß, verchromt. Türriegel, Schraube, Unterlegscheibe, Federscheibe und Mutter M22x1,5 Stahl verzinkt. Distanzscheibe Aluminium.
Dreieckige Nut für Schlüssel.
- GN 119-DK-NI: Verschlußgehäuse und Bedienungsbolzen Edelstahl AISI 303. Türriegel AISI 304L. Schraube, Unterlegscheibe, Federscheibe und Mutter M22x1,5 Edelstahl. Distanzscheibe Edelstahl AISI 303.
- GN 119-VDE: wie oben, aber mit Betätigung mit Doppelbart.
Dreieckige Nut für Schlüssel.
- GN 119-VDE-NI: wie oben, aber mit Betätigung mit Doppelbart.
Dichtungsring
Gummi NBR (Perbunan).
Steckschlüssel (separat zu bestellen)
Zink-Druckguß, kunststoffbeschichtet RAL 9005 schwarz, matt.
- mit Dreikant (code GN.38701 GN 119.2-86-DK7).
- Mit Doppelbart (code GN.38711 GN 119.2-86-VDE5-SW).
Hinweis
Funktionen und Anwendungen
Edelstahl-Türverriegelungen GN 119 haben einen Anzugsbereich von 10 mm. Das Verriegeln erfolgt durch Rechtsdrehung (Uhrzeigersinn).
Der innere O-Ring verhindert das Eindringen von Wasser
Andere Ausführungen
Sonderausführungen und Zubehör
- Verriegelungen mit Vierkant (GN 119-VK-NI).
- Blechlocher GN 123
Gebrauchsanweisung
Montagehinweis

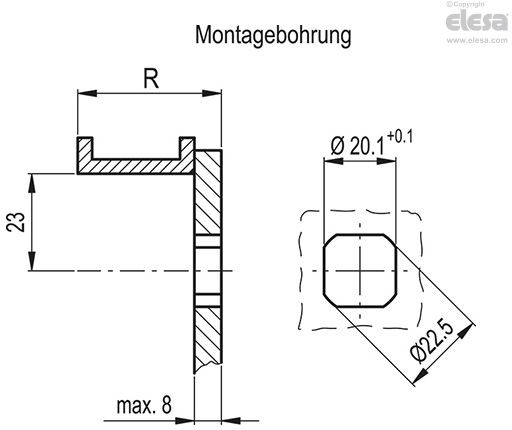

- Zur Montage wird die Tür mit einer Bohrung gemäß nebenstehender Skizze versehen, angebracht im Abstand von 23 mm von der Zarge.
- Verschlußgehäuse stirnseitig durch die Bohrung der Türe stecken und die Mutter aufschrauben.
- Distanzhülse und Türriegel einführen und mit Gewindestift montieren.
