M-BAND-10 Magnetband

Für magnetische Messsysteme MPI-R10 und MPI-15




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Standardausführung

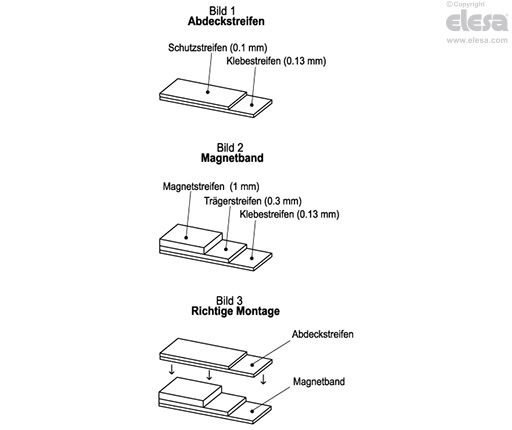

Das Magnetband wird aus zwei Teilen hergestellt, dem Magnetband und einem Abdeckstreifen. Das Magnetband besteht aus einem Magnetstreifen einem Trägerstreifen und dem Klebestreifen (Bild 1). Der Abdeckstreifen besteht aus einem Schutzstreifen und Klebestreifen (Bild 2).

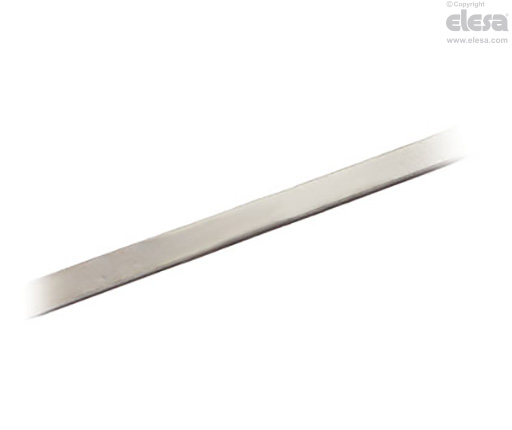

M-BAND-10 - Magnetband
Andere Ausführungen

Sonderausfuehrungen auf Anfrage

Magnetband in verschiedenen Längen, bis zu max. 25 m.

Gebrauchsanweisung

Montagehinweis

  • Reinigen Sie die Montagefläche sorgfältig.
  • Entfernen Sie die Schutzfolie vom Klebestreifen des Magnetbandes.
  • Kleben Sie das Magnetband auf die Montagegfläche.
  • Reinigen Sie die Fläche des Magnetbandes sehr vorsichtig.
  • Entfernen Sie die Schutzfolie vom Klebestreifen des Magnetbandes.
  • Kleben Sie das Magnetband auf die Montagegfläche.
  • Entfernen Sie die Schutzfolie vom Klebestreifen des Abdeckstreifens. (Bild 3)
  • Kleben Sie nun den Abdeckstreifen über das Magnetband, sichern Sie die Enden des Abdeckstreifens gegen unbeabsichtigtes Ablösen.
Technische Daten
Genauigkeit± 40 μm
MaterialMagnetstreifen: hochtemperaturbeständiges Elastomer-Ferrit
Trägerstreifen: Edelstahl
Abdeckstreifen: Edelstahl
Acryl-Klebeband
BreiteMagnetband: 10 mm ± 0,20 mm
Abdeckstreifen: 10 mm ± 0,20 mm
DickeMagnetband: 1.43 ± 0,15 mm
Abdeckstreifen: 0.23 mm
Polabstand des Magnetbands5 mm
Betriebs- und Lagertemperatur-40 ÷ +100 °C
Koeffizient der Längenausdehnung17 x 10-6/K
