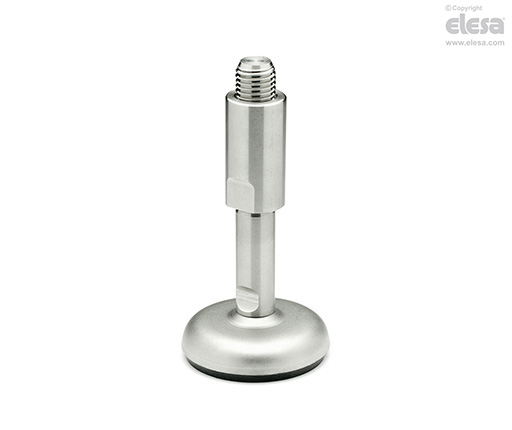

LMRS. Stellfüße
Ganter Norm GN 31Fußteller und Verstellspindel Edelstahl
Ausführung
Anbauteil
Edelstahl AISI 304, sandgestrahlt, matt.
Gewindebolzen und Verstellhülse
Edelstahl AISI 303, sandgestrahlt, matt, montiert geliefert.
Montageschraube Edelstahl, geklebt.
Rutschfeste Gummiauflage
NBR Gummi (PERBUNAN), an Stellfuß vulkanisiert, Härte 80±5 Shore A, schwarz.
Hinweis
Eigenschaften
- Die gewölbte Form des Stellfußes an der Aufnahme der Verstellspindel verhindert das Eindringen von Schnutz und erleichtert den Reinigungsprozess.
- Die Verstellhülse deckt die Gewindegänge ab und verhindert die Ablagerung von Schmutz.
- Die rutschfeste NBR Gummiummantelung ist aufvulkanisiert und mit einer verklebten Schraube mit dem Stellfuß verbunden. Dadurch sind die beiden Elemente fest miteinander verbunden was das Eindringen von festen oder flüssigen Substanzen verhindert.
Technische Daten
Die in der Tabelle angegebenen Werte sind das Ergebnis von Versuchsreihen, bei denen Belastung auf die Verstellspindel und die Oberfläche des Stellfußes ausgeübt wurden. Werden diese Werte überschritten, so kann es zu Verformungen des Stahlblechs kommen und auch die Gummiauflage kann beschädigt werden.
