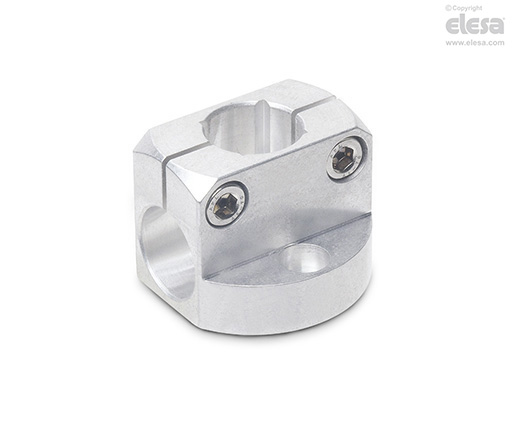

MSM-B Fuß-Klemmhalter

Ganter Norm GN 473

Aluminium



Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Aluminium.

Klemmschrauben und Gewindestifte

Edelstahl AISI 304 mit Innensechskant.

Standardausführungen

  • MSM-B-ANB: Aluminium eloxiert, schwarz.
  • MSM-B-MT: Aluminium naturfarben, matt.
Hinweis

Maßtabelle

d = Bohrungsdurchmesser für Schafttoleranz h11.

d1= Bohrungen für Spannschrauben mit Gewinde, gemäß Tabelle.

d2= Spannschrauben, die ersetzt werden können durch Klemmhebelset GN 511.

f = Abstand der Montagebohrungen: Montage von Haltemagneten möglich.MSM-RM.

MSM-B - Fuß-Klemmhalter
