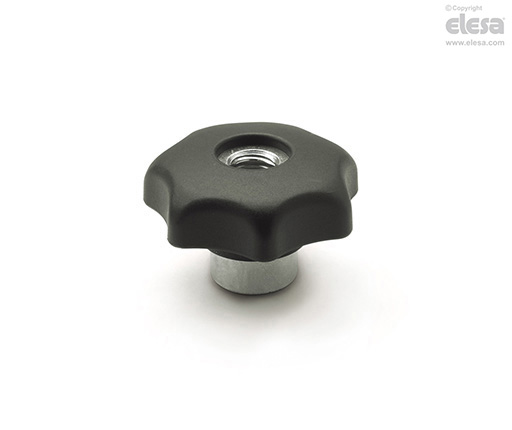

GN 6336.3 Schnellspann-Sterngriffe
Kunststoff Thermoplast
Ausführung
Material
Thermoplast (Polyamid PA), schwarz, matt.
Standardausführungen
- GN 6336.3: buchse Stahl verzinkt, Durchloch, schräg.
- GN 6336.3-NI: Nabe Edelstahl AISI 303 mit schräger Durchloch-Bohrung, nur teilweise Gewinde.
Hinweis
Anwendungen
Schnellspann-Sterngriffe GN 6336.3 werden eingesetzt, wenn schnelles Anziehen mit geringer Spannkraft erforderlich ist.
Gebrauchsanweisung

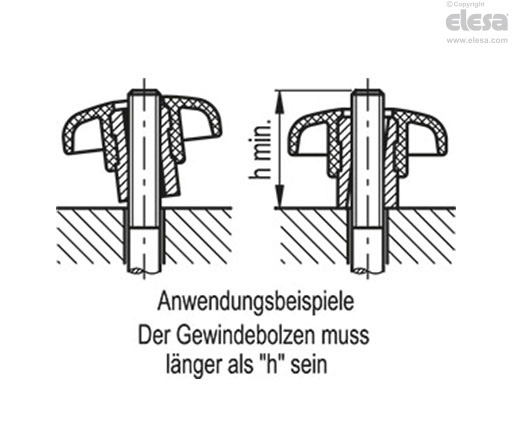

Montagehinweis
Der Griff wird schräg auf den Gewindebolzen aufgesteckt. Beim Spannen rastet die Mutter in die Gewindegänge des Bolzens ein. Mit einer geringfügigen Drehung kann jetzt gespannt werden.
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
