GN 146.1
Fuß-Klemmverbinder
für Lineareinheiten, Aluminium
Ausführung
Material
Aluminium, kunststoffbeschichtet RAL 9005, schwarz, matt.
Schrauben und Muttern Edelstahl 1.4301.
Standardausführungen

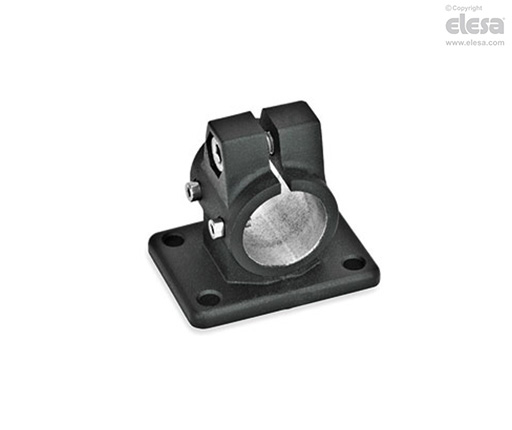

- GN 146.1-B: ohne Gleitbuchsen.
- GN 146.1-G: mit Gleiteinsatz aus Kunststoff, Polyamid (PA) oder Polytetrafluorethylen (PTFE).
Hinweis
Funktionen und Anwendungen
Verfahrschlitten GN 146.1 werden in Verbindung mit Lineareinheiten eingesetzt.
Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Die mit „G“ bezeichnete Bohrung ist mit Gleitbuchsen versehen.
Durch Klemmung der Führungsbohrung d1 ist es möglich den Verfahrschlitten einzustellen und den Mitnehmer nach Festlegung der finalen Position zu blockieren.
Die „z“ Schraubstelle kann durch das Set ersetzt werden.GN 911.
