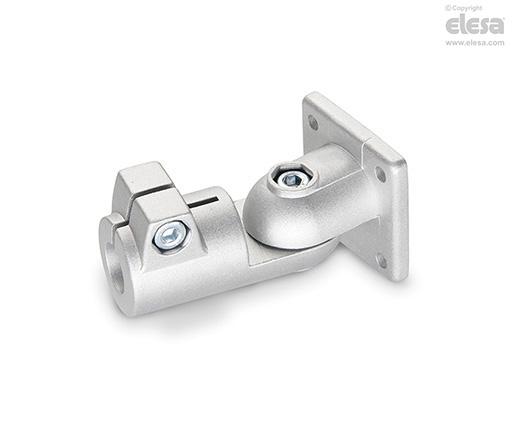

GN 282 Sensorhalter
Aluminium
Ausführung
Material
Aluminium, matt.
Schrauben und Muttern Edelstahl 1.4301.
Standardausführungen
- GN 282-BL-S: Aluminium naturfarben, Verstellung stufenlos.
- GN 282-BL-T: Aluminium naturfarben, Verstellung mit 15°-Teilung (Verzahnung).
- GN 282-SW-S: Aluminium, kunststoffbeschichtet RAL 9005, schwarz. Verstellung stufenlos.
- GN 282-SW-T: Aluminium, kunststoffbeschichtet RAL 9005, schwarz, Verstellung mit 15°-Teilung (Verzahnung).
Hinweis
Funktionen und Anwendungen
Die Klemmbohrungen der Gelenk-Klemmverbinder GN 282 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990.
Gelenk-Klemmverbinder GN 282 bestehen aus Laschen-Klemmverbindern GN 272 und GN 276.
Die Spannschrauben d3 und d4 können durch das Klemmhebelset ersetzt werdenGN 911.
