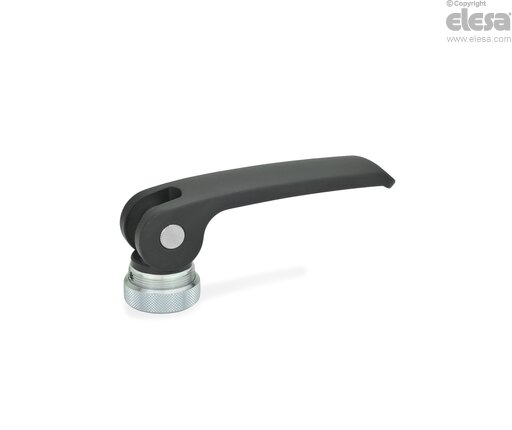

GN 927-A (d1) (inch sizes)

Empuñaduras de apriete con leva

Orificio roscado, con tuerca de ajuste

Cuerpo de la palanca

Aleación de zamac, revestimiento de resina epoxídica

• Color negro RAL 9005, acabado mate     B

• Color naranja RAL 2004, acabado mate     O

• Color rojo RAL 3000, acabado mate     R

• Color plateado RAL 9006, acabado mate     S

Eje

Acero inoxidable AISI 303 niquelado.

Elemento de fijación

Acero galvanizado con orificio roscado o tornillo roscado.

Versiones estándar

Orificio roscado (d1):

• GN 927-A (d1): versión con tuerca de ajuste roscada galvanizada, con casquillo de apoyo galvanizado con placa de contacto de tecnopolímero de base acetálica (POM) reforzado con fibra de vidrio.

• GN 927-B (d1): versión sin tuerca de ajuste, con casquillo de apoyo de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio.

Tornillo roscado (d2 - l2):

• GN 927-A (d2 - l2): versión con tuerca de ajuste roscada galvanizada, con casquillo de apoyo galvanizado con placa de contacto de tecnopolímero de base acetálica (POM) reforzado con fibra de vidrio.

• GN 927-B (d2 - l2): versión sin tuerca de ajuste, con casquillo de apoyo de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio.
