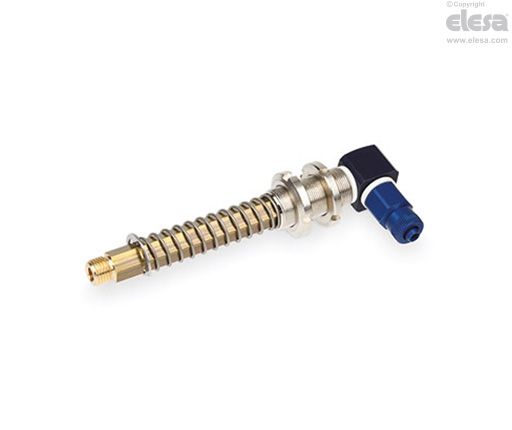

VPC-M-L

Portaventosas antirrotación

Fijación roscada macho en L

Características y aplicaciones

Los portaventosas VPC constan de:

• un vástago de latón de sección hexagonal para fijar la ventosa. Esta conformación impide que el espárrago y la ventosa fijada en él puedan rotar sobre su propio eje;

• un manguito roscado de acero o latón, dotado de dos anillos de apriete, para el montaje rápido del portaventosas en el dispositivo automático;

• un muelle para amortiguar el impacto de la ventosa y mantener simultáneamente una presión constante con la carga que se vaya a elevar;

• una unión rápida para enganchar al tubo de aspiración.

Apropiados para ventosas con diámetro mínimo de 45 mm y máximo de 110 mm.

Los recorridos de amortiguación efectiva van en función de la longitud (l3) del vástago, en particular:

• 16 mm para una longitud de 28 mm

• 49 mm para una longitud de 65 mm

• 74 mm para una longitud de 95 mm

Compatibles con tubo de plástico de diámetro 6x8.

Véase Datos técnicos de las ventosas  .
