GN 3663
Pomos con limite de par
Aluminio y acero
Especificaciones principales
Cuerpo del pomo
Aluminio anodizado color negro.
Tapón de cierre central
Tecnopolímero a base de resina acetálica (POM), color gris claro.
Mecanismo de limitación de par
Acero pavonado.
Ejecuciones estándar
Elemento de fijación, tornillo, resorte y arandela de empuje de acero pavonado.
- GN 3663 (d2): agujero roscado.

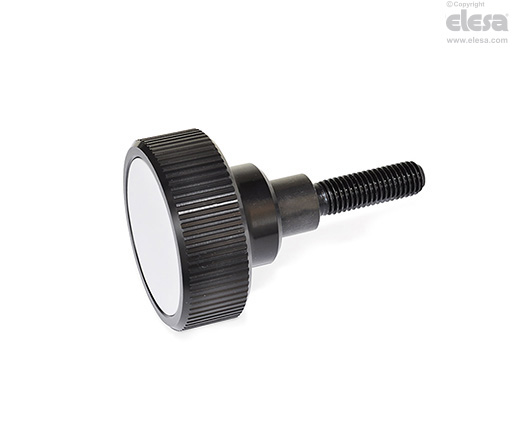

- GN 3663 (d4 - l): tornillo roscado.
Información general
Características y aplicaciones
Las muletillas de fijación GN 3663 se usan cuando el par de apriete aplicado (véase C# ±10 % en la tabla) no debe exceder un valor predeterminado.
La transmisión del par de la muletilla de fijación al elemento de fijación sucede mediante un sistema de muelles que evita que se supere el par establecido. Al exceder el par establecido, se escuchará un "clic" para indicar que se ha alcanzado el apriete máximo. El mecanismo se desbloquea al girar la muletilla de fijación hacia la izquierda.
Otras versiones
Ejecuciones especiales bajo pedido
- Versiones con elemento de fijación con agujero liso.
- Versiones con elemento de fijación con diferentes roscas y longitudes.
- Valores diferentes del límite de par.
- Pomos limitadores de par para la fijación hacia la izquierda.
