GN 200-A-NI

Mecanismos de indexado con dispositivo de parada y posicionamiento.

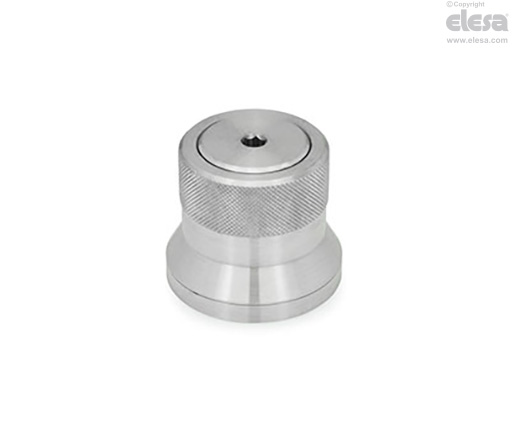

Base y mando de acero inoxidable, sin brazo de palanca

Características e instrucciones

El mando encierra un pequeño mecanismo que permite pequeños movimientos de rotación (6° o múltiplos) y el movimiento y posicionamiento resultantes de las piezas de la máquina.

En la posición de bloqueo, los dientes internos del pomo (60 dientes) están conectados de forma simultánea a los dientes externos de la base (fijos) y a los dientes del casquillo (unido al eje).

Para mover el eje, el pomo debe desacoplarse del dentado de base, ya sea jalándola o levantándola, y aplicando una fuerza contra el resorte en la dirección del eje. El dentado exterior mantiene la conexión entre el pomo y el eje durante la rotación.

60 dientes proporcionan 2, 3, 4, 5, 6, 10, 12, 15, 20 y 30 divisiones precisas.

Si se requiere un par alto para girar el eje, pueden surgir problemas al acoplar y liberar a los dientes debido al espacio limitado de las paredes o a la fricción de los dientes. En este caso, se recomienda el uso de palancas de indexado tipo GN 125.

Modos de montaje

Se pueden construir mecanismos de indexado GN 200 con parada y dispositivo de posicionamiento también para llevar a cabo una rotación del eje y bloquearlo en un cierto número de posiciones. Para tal fin, un pasador saliente insertado en la base permite que los dientes se vuelvan a acoplar solo cuando el pasador esté en contacto con los agujeros correspondientes en el pomo (ejemplo 2).

El agujero también se puede perforar con cierta holgura, ya que la función principal del pasador es detener el movimiento, mientras que el acoplamiento de los dientes proporciona el bloqueo.





Ejecuciones especiales bajo pedido

• Graduaciones de precisión grabadas en laser (véase Graduaciones).

• Acabado mate cromado.

• Mecanismos de indexado con dos brazos.
