GN 30B
Piezas angulares de unión
Aluminio, para perfiles de aluminio (sistema modular B), con o sin accesorio
Especificaciones principales
Tipos

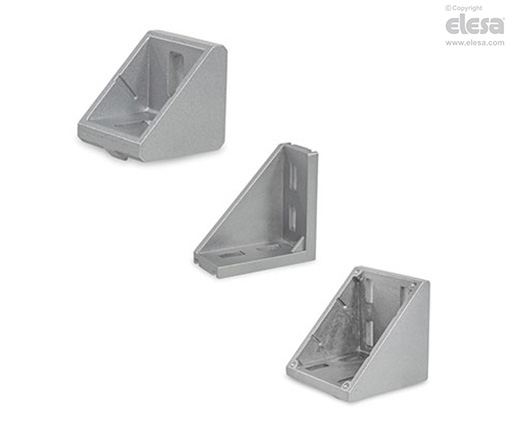

- Tipo A: sin accesorios

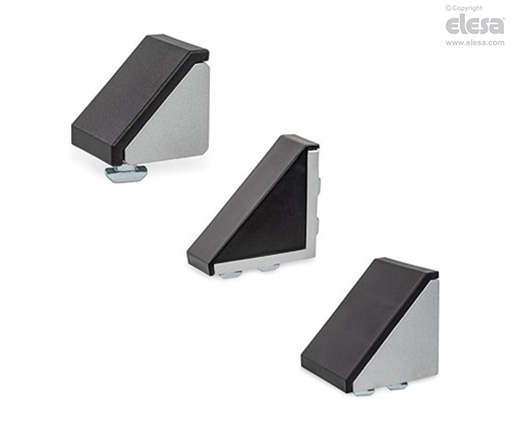

- Tipo C: con conjunto de fijación y tapa
Escuadra
Aluminio
- Pintados blanco AW
- Acabado liso AB
Conjunto de fijación (solo para tipo C)
- Tuerca de ranura en T y tornillo de cabeza hueca (para n = 8)
- Perno para ranura en T y tuerca con brida (para n = 10)
Acero, galvanizado (solo para tipo C) SZ
Azul/amarillo pasivado
Tapa (solo para tipo C)
Tecnopolímero de base poliamídica (PA)
Negro S
Información general
Características y aplicaciones

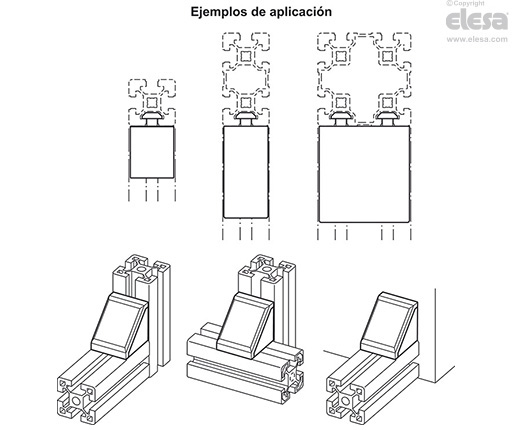

Los soportes angulares GN 30B sujetan perfiles de aluminio a objetos como mesas y paneles, o se sujetan en ángulo recto uno al otro. No es necesario mecanizar el perfil.
La conexión se puede posicionar libremente y deslizarse a lo largo de la ranura. Para fijar las escuadras a un panel o transversalmente a un perfil de aluminio, es necesario romper las pestañas guía.
Las tapas garantizan un aspecto visual atractivo y simplifican la limpieza (tipo C).
Los modelos tienen todos los derechos reservados de acuerdo con las leyes. Mencione siempre la fuente cuando reproduzca nuestros dibujos.
