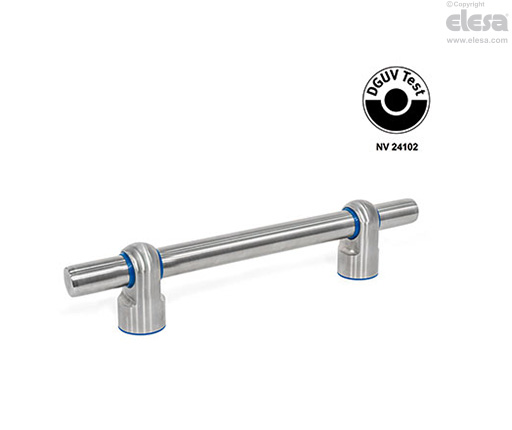

GN 3330 Rohrgriffe

Verschiebbare Grifffüße, edelstahl, Hygienic Design




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Ausführung

Griffrohr

Edelstahl nichtrostend, 1.4301     NI

Geschliffen, matt (Ra < 0,8 µm)     MT

Endabstützungen.

Edelstahl nichtrostend, 1.4301

Matt (Ra < 0,8 µm)

Dichtring und Abstreifer

TPU     T

  • Blau
  • Temperaturbeständig -20 °C bis +110 °C
  • Härte 95 ±5 Shore A
  • FDA konform

Klemmkeil

Messing

Gewindestift

Edelstahl

Hinweis

Funktionen und Anwendungen

Die Rohrgriffe GN 3330 erfüllen die DGUV-Prüfgrundsätze und sind für den Einsatz in hygienischen Bereichen konzipiert. Die gedichtete Anschraubfläche ermöglicht eine totraumfreie Befestigung. Die hochwertige Oberfläche sowie die nichtschöpfende Geometrie verhindern das Anhaften von Schmutz und erleichtern die Reinigung.

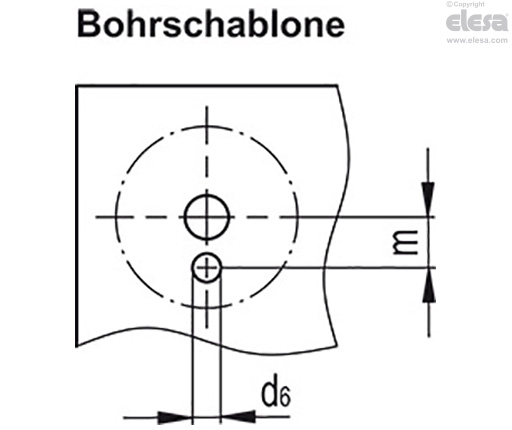

Die Grifffüße (Abstützungen) sind lose beigelegt und werden bei der Montage mit dem integrierten Klemmkeil am Griffrohr befestigt. Die Position der Grifffüße kann je nach Bedarf angepasst werden, darf aber den Mindestabstand „a“ nicht unterschreiten, da die Rohre im Randbereich ein Untermaß aufweisen können.

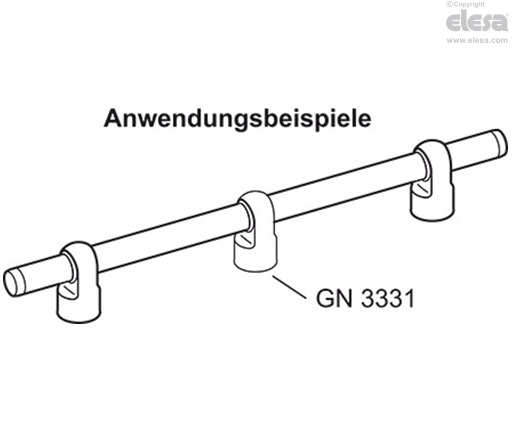

Bei großen Grifflängen oder Belastungen können zusätzliche Grifffüße hinzugefügt werden. Diese sind unter folgender Standard-Artikelnummer erhältlich GN 3331.

GN 3330 - Rohrgriffe
GN 3330 - Rohrgriffe
Zubehör

Zubehör
