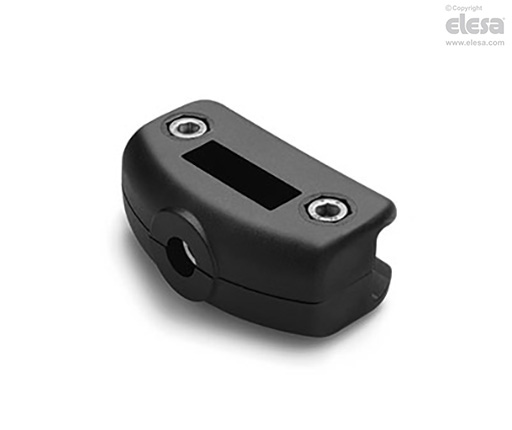

MPG
Beslag till styrskenor
Teknopolymer
Huvudspecifikationer
Material
Glasfiberförstärkt polyamidbaserad (PA) teknopolymer, svart färg, matt yta.
Standardutförande
AISI 304 rostfritt stål cylindriska skruvar med invändig sexkant, muttrar i förnicklad mässing.
- MPG-T: för båda typer av standard trapetsformade skenor.
- MPG-C: för runda skenor.
- MPG-R: för rektangulära skenor.
Allmän information
Kännetecken och användning
MPG-T utförandet kan användas med sidostyrning med ett 1.5 eller 2 mm tjockt fäste i AISI 304 rostfritt stål.
| s | B | L |
| 1.5 | 17.5 | 16 |
| 2 | 18 | 17 |
Bruksanvisning

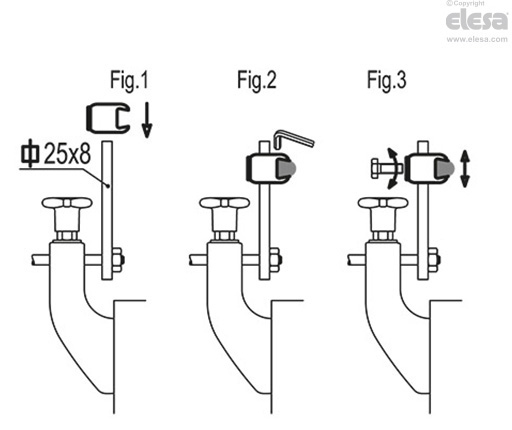

Monteringsanvisningar
- Montera styrskenebeslaget på stången i avsett spår (dimension 25x8 mm) (Fig.1).
- Skjut in styrskenan i beslaget och dra sedan åt skruvarna (Fig.2).
- Ställ in höjden på beslaget och spänn fast med en M8 skruv, medföljer ej (Fig.3).
