GN 700-S

Pomo de bloqueo y escala continua

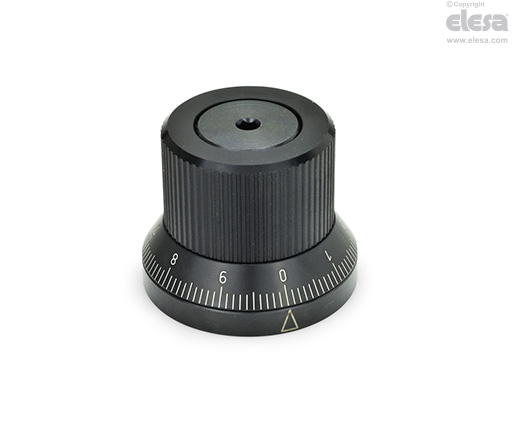

Base con índice triangular, anillo con graduación estándar

Características y aplicaciones

Los mecanismos de bloqueo e indexado de control continuo GN 700 se usan para controlar los ejes de las máquinas para la rotación hacia la derecha o la izquierda y para mantener al eje en una posición determinada aun cuando las vibraciones o el par lo hagan rotar. Por lo tanto, el sistema de bloqueo evita que el eje tenga movimientos no controlados y ofrece una protección de seguridad mejorada contra la rotación. El sistema de bloqueo, que opera sobre el principio de dos ruedas direccionales libres con bloqueo, se usa para transmitir el movimiento sin espacio libre en ambas direcciones.

Este mando de bloqueo y control continuo no se puede usar cuando gire el eje antes de que se realice el ajuste, o como cojinete para el eje controlado o en caso de vibraciones de alta intensidad.

Ejecuciones especiales bajo pedido

Graduaciones otro.

Instrucciones

Al girar el mando de control, uno de los dos pasadores de liberación (dependiente de la dirección de rotación) empuja al cilindro de parada contra el muelle central a una posición inactiva que permite que el casquillo y, por tanto, el eje, roten libremente.

El segundo pasador de liberación limita el movimiento del otro cilindro de parada y, al mismo tiempo, asegura que el casquillo sea impulsado y rotado con precisión a la vez que el primer pasador permanece en la posición inactiva hasta que termine la rotación, cuando el muelle reestablece el bloqueo.

El anillo graduable, conectado al agujero de montaje, posiciona con precisión al eje de la máquina. De tal manera, es posible hacer ajustes infinitos para cubrir todos los requisitos operativos.

Instrucciones de montaje

Para asegurar la operación perfecta del elemento GN 700, la base deberá montarse exactamente perpendicular al eje del eje.
