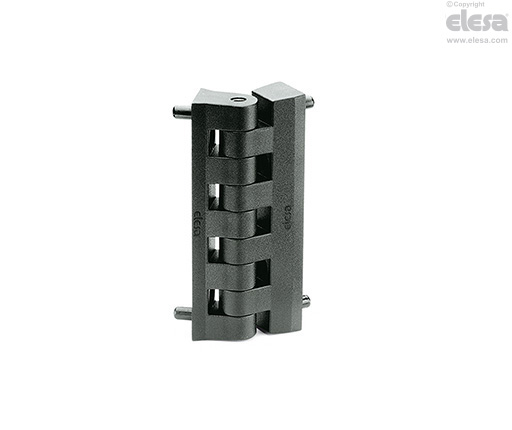

CFB. Bisagras para montantes y puertas estrechos

Tecnopolímero




Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Especificaciones principales

Material

Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.

Perno de rotación

Acero inoxidable AISI 303.

Ejecución estándar

Agujeros pasantes para tornillos de cabeza avellanada plana M6 y pasadores de referencia para un posicionamiento perfecto del cuerpo de la bisagra.

Información general

Ángulo de rotación (valor aproximado)

Máx. 200° (entre -10° y +190°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.

CFB. - Bisagras para marcos delgados
CFB. - Bisagras para marcos delgados
Tests de resistencia
ESFUERZO AXIALESFUERZO RADIALESFUERZO A 90º
CFB. - Bisagras para marcos delgadosCFB. - Bisagras para marcos delgadosCFB. - Bisagras para marcos delgados
Carga de trabajo máxima
Ea [N]
Carga de rotura
Ra [N]
Carga de trabajo máxima
Er [N]
Carga de rotura
Rr [N]
Carga de trabajo máxima
E90 [N]
Carga de rotura
R90 [N]
610602064050205202200
Instrucciones de uso

Instrucciones de montaje

  • Retirar el perno de rotación y colocar las dos partes separadas de la bisagra en la puerta y en el marco.
  • Ensamblar los dos elementos alineando correctamente la bisagra e introducir el perno de rotación.
