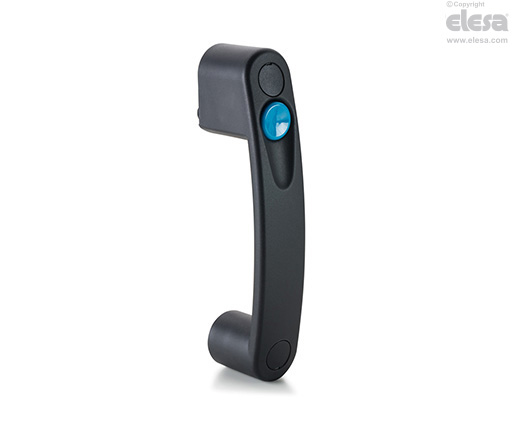

EBR-PN Asa con válvula neumática

Tecnopolímero




Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Especificaciones principales

Material

Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color gris-negro, acabado mate.

Botón

Tecnopolímero en color azul claro, acabado brillante.

Cubiertas para tornillos

Tecnopolímero, color gris-negro, acabado mate. Se suministra montado, desmontable con un desarmador.

Ejecuciones estándar

Insertos de latón, agujero ciego roscado.

  • EBR-PN-3/2-NO: la válvula neumática está normalmente abierta. El accionamiento del botón detiene el paso de aire.
EBR-PN - Asa con válvula neumática
  • EBR-PN-3/2-NC: la válvula neumática está normalmente cerrada. El accionamiento del botón abre el paso del aire.
EBR-PN - Asa con válvula neumática
  • EBR-PN-5/2: el accionamiento del botón cambia el canal de salida del aire, entre los dos disponibles.
EBR-PN - Asa con válvula neumática
Información general

Funcionamiento

La asa se suministra con acoplamientos rápidos para el montaje directo de un tubo de Ø 4 mm para accionamiento neumático.

La manilla permite el impulso directo de un actuador neumático de simple efecto (versión 3.2) o de doble efecto (versión 5.2). La fuerza que debe aplicarse al botón para el accionamiento del comando es independiente de la presión operacional.

La manilla ya dispone de una función de descarga de la cámara de presión.

El asa EBR-PN se puede montar con el asa neutral EBR.

Características técnicas
FuncionamientoEl aire filtrado
Presión operacional2 ÷ 10 bar
Temperatura de trabajo

-20° ÷ +80°C: aire seco

0 °C ÷ +80 °C: aire lubricado

Capacidad de carga130 Nl/min (6 bar, escape libre)
Fuerza de acción25 N (independiente de la presión de servicio)
Paso de aire Diámetro nominalØ 2.5 mm

Datos técnicos

Resistencia a la tracción y resistencia al impacto: los valores F1, F2, L1 y L2 indicados en la tabla se obtuvieron durante ensayos de rotura realizados con un equipo dinamométrico apropiado en las condiciones de prueba ilustradas y con temperatura ambiente.
