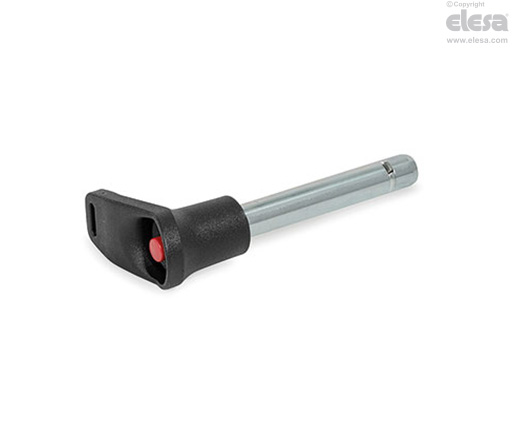

GN 114.11 Kulspärrbult
Stål
Huvudspecifikationer
Tapp
Förzinkat stål, blåpassiverat
Spärrhakar
Rostfritt stål AISI 304
Fjäder
Rostfritt stål AISI 302
L-handtag
Glasfiberförstärkt polyamidbaserad teknopolymer (PA), svart med monteringshål för fästring
Arbetstemperatur upp till 80°.
Tryckknapp
Acetalbaserad teknopolymer (POM), röd.
Arbetstemperatur upp till 80°.
Allmän information
Kännetecken och användning
GN 114.11 kulspärrbultar med axiell låsning används för att snabbt fixera, ansluta och säkra olika komponenter. De används i allmänhet som stödbultar när frekvent isärtagning och hopmontering krävs.
De rektangulära spärrhakarna av rostfritt stål håller låstappen i axiellt läge i hålet. De dras tillbaka med ett tryck på en knapp och när knappen släpps återför tryckfjädern dem till låst läge. Spärrhakarna är inte i linje med L-handtaget.
Tillbehör
Tillbehör

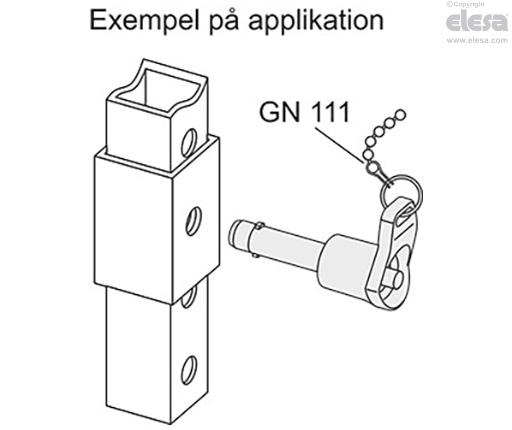

För att optimera användningen av kulspärrbultar finns följande tillgängliga:
- kulkedja GN 111;
- kabelhållare GN 111.2;
- spiralkabel GN 111.4.
Bruksanvisning
Bruksanvisning
Genom att trycka på knappen frigörs de två spärrhakarna och tappen kan dras ut eller monteras in.
