GN 7072.2
Delade spännringar
med axiella monteringshål, rostfritt stål
Huvudspecifikationer
Standardutförande
Sintrat AISI 316L rostfritt stål.
Montering genom fastspänning med hjälp av två skruvar i AISI 304 rostfritt stål, cylindriskt huvud med sexkantsurtag.
Gängat genomgående hål d3 när d1 = 30 ÷ 36.
Gängat hål d3 när d1 ≥ 42.
- GN 7072.2-A: med två axiella släta genomgående hål.

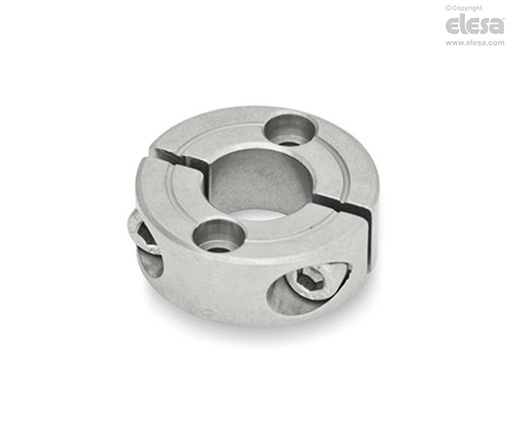

- GN 7072.2-B: med två axiella hål för skruvar med cylindriskt huvud.
- GN 7072.2-C: med två axiella gängade genomgående hål.
Allmän information
Kännetecken och användning
GN 7072.2 delade spännringar monteras och fixeras på axeln genom att dra åt skruven ordentligt. De genomgående hålen möjliggör axiell fixering av axlar på hjul, kuggdrev eller maskinkroppar.
I jämförelse med spännringarna i en kropp, kan de delbara spännringarna placeras på axeln utan att behöva införa dem från slutet.
Spännskruvarna d3 kan ersättas med fastspännings kit GN 311.
Tekniska data
Montering på axlar med h11 tolerans.
