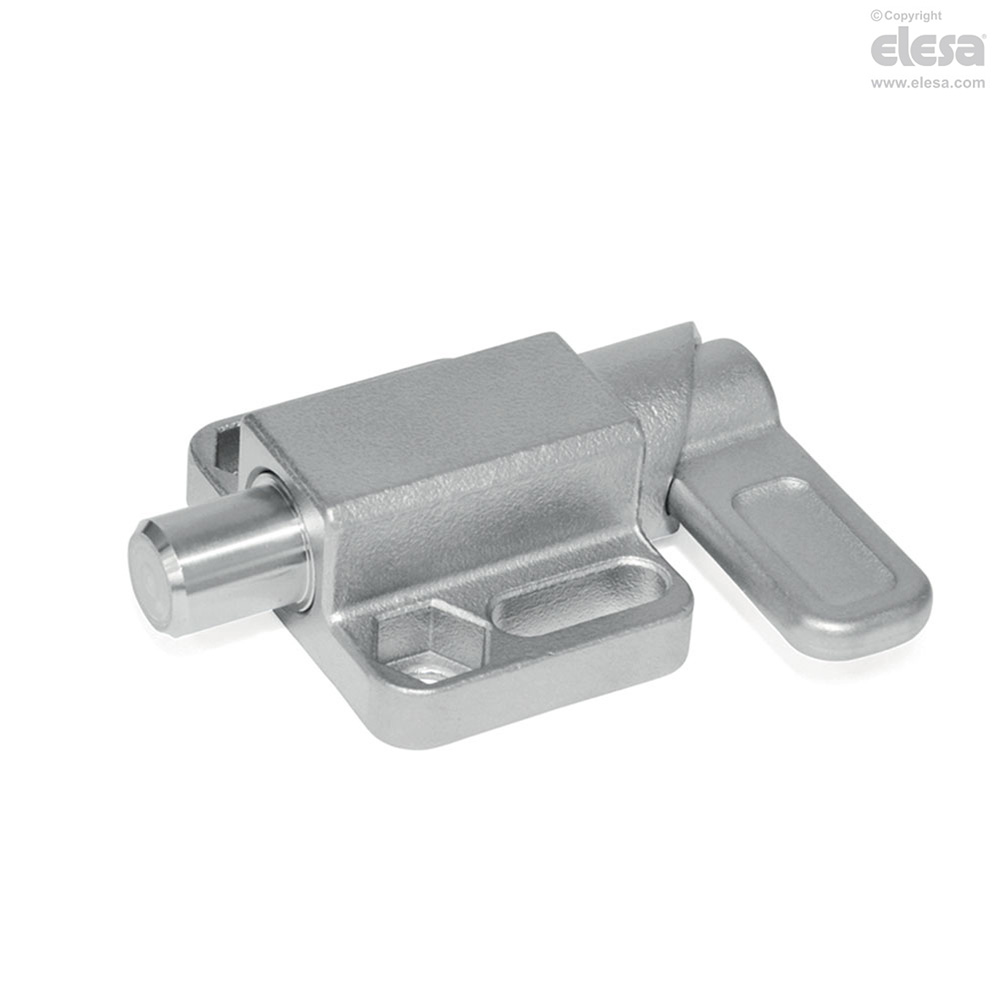

GN 722.3
Inställningsbult
Viloläge, stål eller rostfritt stål
Huvudspecifikationer
Standardutförande
- GN 722.3-L: med spak i vänster indragen position.
- GN 722.3-R: med spaken i höger indragen position.
Index för material och ytbehandling:
- A4: Kropp och spak i gjutet AISI 316 rostfritt stål för svetsning, låspinne i AISI 316 rostfritt stål, fjäder i AISI 316Ti rostfritt stål.
- SW: kropp i gjutet förzinkat stål, epoxybeläggning, RAL 9005 svart färg, matt yta, spak i gjutet förzinkat stål, låspinne i förzinkat stål, fjäder i AISI 301 rostfritt stål.
- ZB: Kropp i gjutet förzinkat stål, spak i gjutet förzinkat stål, låspinne i förzinkat stål, fjäder i AISI 301 rostfritt stål.
Allmän information
Kännetecken och användning
GN 722.3 inställningsbult med spak används när låspinnen måste dras in snabbt.
Genom att vrida spaken 180°, stannar låspinnen i infällt läge. Spaken hålls i denna position genom ett urtag.
De mycket små måttoleranser garanterar en funktion även vid närvaro av smuts.
