MPI-15 Sistema de medición magnético

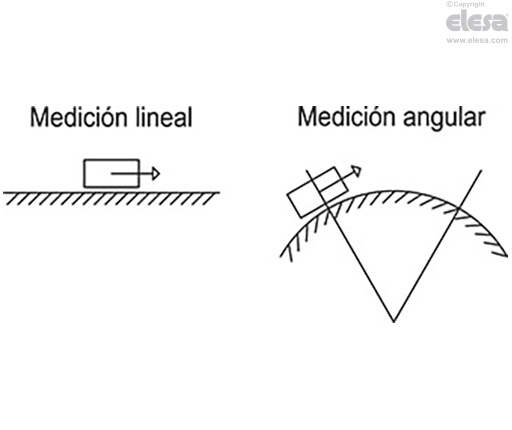

Modos de longitud y ángulo




Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Información general

Características y aplicaciones

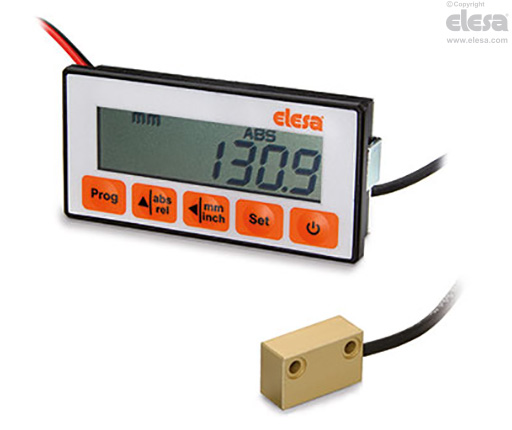

El sistema de medición MPI-15, consistente en un display multifunción LCD con un sensor de posición magnético integrado, en combinación con la banda magnética M-BAND-10 (para pedir por separado), es un sistema compelto de medición de desplazamiento lineal y angular (con un radio mínimo de 65 mm).

Caracterizado por un montaje extremadamente fácil, permite la alineación y posicionamiento precisos, lo que reduce al mínimo el tiempo y los procedimientos de mecanizado.

  • LCD multifunción con 5 teclas de función.
  • Modo absoluto/incremental.
  • Función de apagado programable.
  • Fuente de alimentación externa de 1,5 VCC.
  • Memoria amplificada durante la sustitución de la batería.
  • Protección ante la inversión accidental de la polaridad.
  • Protección del sensor magnético: aluminio anodizado.

Para obtener más información, lea instrucciones de uso.

MPI-15 - Sistema de medición magnético
Datos técnicos
Vida de la batería1,5 años (batería tipo C)
Resolución(1)0.1 mm - 0.01 in - 0.01°
Precisión(2)0.1 mm
Precisión de repetitividad(3)0.001 mm
Velocidad de trabajomáx. 2.5 m/s
Autodiagnósticoverificación de batería, verificación de sensor, verificación de la cinta magnética
Unidad de medición programablemilímetros, pulgadas, grados (ángulos)
Temperatura de trabajo0 ÷ 50 °C
Temperatura de almacenamiento-20 ÷ +70 °C
Humedad relativaMáx. 95 % a 25 °C sin condensación
Clase de protección

IP40 todo el aparato

Lado frontal IP54 según EN 60529

sensor magnético IP67

Protección contra interferenciaIEC 61000-4-2

(1) Resolución: el menor cambio en la longitud que es capaz de mostrar el sistema.

(2) Precisión: la desviación máxima del valor medido por el sistema desde el actual.

(3) Precisión repetitiva: el grado de cercanía entre una serie de mediciones de la misma muestra, cuando las mediciones individuales se realizan con las condiciones sin cambiar.

Accesorios

Accesorios bajo pedido

Banda magnética M-BAND-10.

Otras versiones

Ejecuciones especiales bajo pedido

La pantalla de la placa especial puede suministrarse personalizada con símbolos gráficos, marcas o inscripciones.

El sensor magnético con longitudes de cable diferentes a las versiones estándar mostradas en la tabla, de hasta 20 m máximo.

Instrucciones de uso

Instrucciones de montaje

  • Taladre un agujero de 42 +0.2/+0.5 mm x 90 +0.2/+0.5 mm en la placa metálica para la instalación de la pantalla.
  • Fije la pantalla al panel con el soporte de montaje específico (el tornillo se incluye con el producto).
  • Taladre un agujero de 34 +0.2/+0.5 mm de diámetro en la placa metálica para la instalación del compartimento de la batería.
  • Fije la caja de las baterías al panel usando la tuerca específica.
  • Fije el sensor magnético con tornillos M3 (no se incluyen con el producto). Distancia entre el sensor y la banda magnética para asegurar una lectura correcta del desplazamiento: máximo 2.5 mm.
