FC-MPI Sensor magnético

Para sistema de medición magnético MPI-R10




Seleccionar artículo

loading

Especificaciones tecnicas

Desplazarse horizontalmente
Especificaciones principales

Sensor

Cuerpo niquelado de zamac fundido a presión

Cable

Cable blindado con blindaje de PVC negro de Ø 3.5 mm, radio de flexión al moverse ≥ 34 mm.

Conector (protección IP67)

Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.

Junta tórica de goma NBR.

Información general

Características y aplicaciones

Montaje a presión que facilita la inserción y garantiza una conexión correcta incluso en presencia de vibraciones o tirones accidentales.

Otras versiones

Ejecuciones especiales bajo pedido

Sensor magnético con cable con diferentes longitudes (máximo 5 m).

Instrucciones de uso

Instrucciones de montaje

  • Insertar el conector en el puerto adecuado del sistema magnético de medición MPI-R10, y presione hasta que encaje (Fig. 1).
  • Fije el sensor magnético con tornillos M3 (no incluidos con el producto). Distancia entre el sensor y la banda magnética para asegurar una lectura correcta del desplazamiento: máximo 1 mm.
FC-MPI - Sensor magnético

Instrucciones de desmontaje

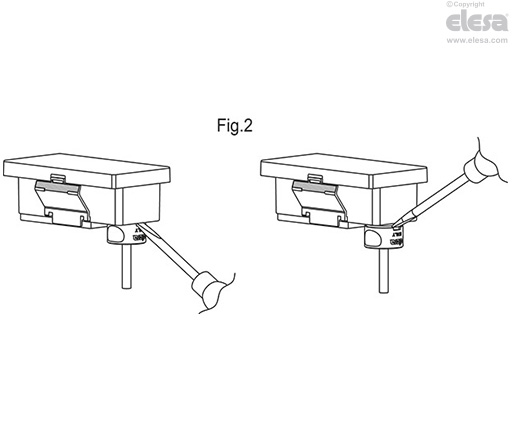

El conector puede extraerse fácilmente tirando de él con los dedos, sujetando por las muescas diseñadas para ello. En caso necesario, utilizar un desarmador ranurado para hacer palanca en la carcasa, como se muestra en la Fig. 2.

FC-MPI - Sensor magnético
