PPR Abrazadera de soporte para paneles y malla electrosoldada
montaje del panel sin necesidad de perforarlo, SUPER-tecnopolímero
Especificaciones principales
Material
SUPER tecnopolímero de poliamida (PA) reforzado con fibra de vidrio, acabado mate, color negro RAL 9005 (C9) o color gris RAL 7040 (C33).
Almohadillas antivibrantes
Hecho de goma NBR, dureza 90 Shore A, se suministran montados.
Tornillo y tuerca
acero inoxidable AISI 304, roscado M5.
- PPR.25: tornillo de cabeza avellanada con hexágono interno (UNI 5933).
- PPR.30: Tornillo de cabeza cilíndrica con hexágono interno (UNI 9327).
Ejecuciones estándar
- PPR: para el montaje de paneles, sin almohadillas antivibrantes.
- PPR-A: para el montaje de paneles, con almohadillas antivibrantes.
- PPR-R: para el montaje de malla electrosoldada (diámetro máx. de malla 3 mm), sin almohadillas antivibrantes.
Información general
Características y aplicaciones
- PPR.25: para perfiles cuadrados de 25 mm o 1".
- PPR.30: para perfiles cuadrados de 30 mm.
- Almohadillas antivibrantes para asegurar el cierre del panel incluso bajo fuertes vibraciones, y para compensar diferentes tolerancias dimensionales.
- La distancia de 7.5 mm del panel con respecto al perfil impide que existan zonas de acumulación de suciedad.
- Seguridad en cumplimiento con ISO 13857, párrafo 4.2.4.

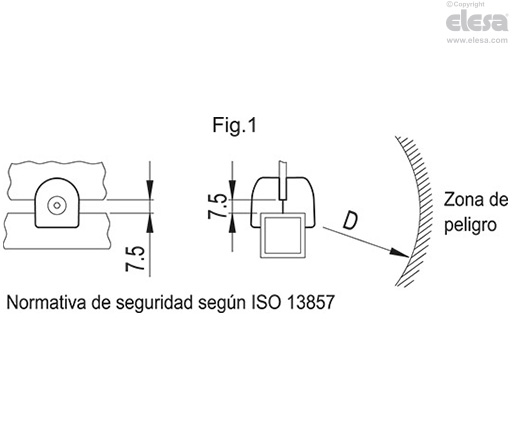

- La distancia de seguridad (D) es la distancia mínima requerida entre la estructura de protección y el elemento de la máquina potencialmente peligrosa (Fig. 1).
Instrucciones de uso

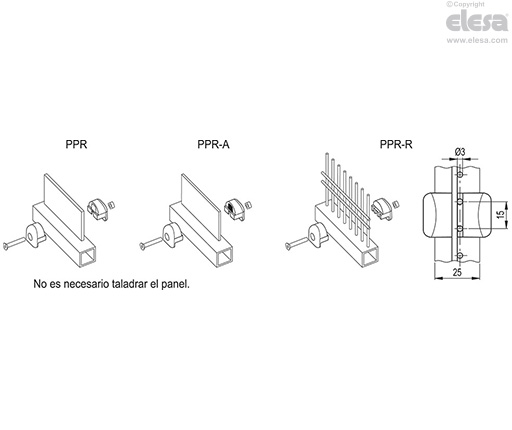

Montaje de la abrazadera en el perfil
Para el montaje no es necesario perforar los paneles.
Ajuste la abrazadera en el perfil y el panel o la malla electrosoldada utilizando el tornillo y la tuerca incluidos en el paquete.
