HCZ.
Rörnivåglas
Transparent teknopolymer
Huvudspecifikationer
Kropp
Transparent polyamidbaserad (PA-T) teknopolymer. Mycket resistent mot stötar, lösningsmedel, oljor med tillsatser, alifatiska och aromatiska kolväten, bensin, nafta, fosforsyra estrar.
Undvik kontakt med alkohol eller rengöringsmedel som innehåller alkohol.
Tätningsringar
Stegformad för tätning mot behållaren och O-ring i NBR-syntetiskt gummi under skruvhuvudet.
Rekommenderad grovhet för packningens appliceringsyta Ra = 3 μm.
Kontrastskärm
Vitlackerat aluminium. Placeringen i bakkant på givaren garanterar bästa skydd från direkt kontakt med vätskan.
Den kan tas bort innan installation för att anpassas med markeringar och text.
Standardutförande

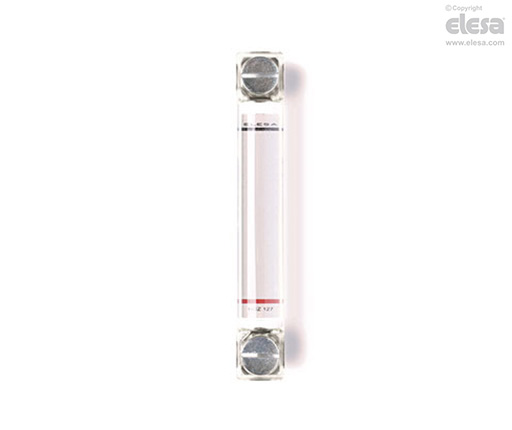

- HCZ: skruvar, muttrar och brickor i förzinkat stål.
- HCZ-VT: skruvar i glasfiberförstärkt polyamidbaserad (PA) SUPER-teknopolymer, rostfria muttrar och brickor i AISI 304.
Maximal kontinuerlig arbetstemperatur
90°C (med olja).
Allmän information
Kännetecken och prestanda
Ultraljudsvetsning för att garantera en perfekt tätning.
Maximal vätskenivåavläsning även från sidan.
Linseffekt för bättre synlighet av vätskenivån.
Tack vare skruvar i SUPER-teknopolymer kan HCZ-VT rörnivåglas användas i applikationer som kräver korrosionsbeständighet där rostfritt stål inte är nödvändigt.
Den speciella formen på spåret hos skruvarna i SUPER-teknopolymer bidrar till att uppnå en en optimal åtdragning av tätningsringarna genom att tillämpa ett lämpligt åtdragningsmoment (ELESA patent) och på så sätt undvika onödig belastning på skruvarna.
Tekniska data
I laboratorietester utförda med mineralolja typ CB68 (enligt ISO 3498) vid 23°C under en begränsad tid, klarade svetsningen upp till: 18 bar (HCZ.76 och HCZ.127) 12 bar (HCZ.254).
Med hänsyn till skruvarna i SUPER-teknopolymer får det maximala arbetstrycket inte överstiga 5 bar vid 20°C och 2 bar vid 90°C.
För användning med andra vätskor och under olika tryck- och temperaturförhållanden, kontakta Elesa tekniska avdelning.
Vi rekommenderar dock att man kontrollerar lämpligheten att använda produkten under verkliga driftsförhållanden.
