HCX-E Elektriska rörnivåglas
Med elektrisk MIN temperatursensor, transparent teknopolymer
Huvudspecifikationer
Material
Transparent polyamidbaserad (PA-T) teknopolymer. Mycket resistent mot stötar, lösningsmedel, oljor med tillsatser, alifatiska och aromatiska kolväten, bensin, nafta, fosforsyra estrar.
Undvik kontakt med alkohol eller rengöringsmedel som innehåller alkohol.
Skruvar, muttrar och brickor
Förzinkat stål.
Tätningsringar
O-ringar i NBR-syntetiskt gummi.
Rekommenderad grovhet för packningens appliceringsyta Ra = 3 μm.
Flottör
Polyamidbaserad (PA) expanderad teknopolymer, svart färg, med ett inbyggd magnetiskt elementet för att aktivera den elektriska kontakten när oljenivån sjunker till ett minimum: larmtröskel belägen ca 50 mm från centrum på den nedre muttern (i närvaro av mineralolja typ CB68, enligt ISO-3498, vid 23°C).
Flytkraft säkerställs med vätskor med densitet högre än 800 kg/m3.
Givarfäste
Vattentät i polypropylenbaserade (PP) teknopolymer, svart färg, med en inbyggt relä med två ledare anslutna till kontakten.
För en korrekt montering se Varningar.
Justerbar 2-polig kontakt
Utgång på framsidan eller sidan (höger eller vänster) inklusive skydd mot vattenstrålar (skyddsklass IP 65 enligt EN 60529).
Kontrastskärm
Vitlackerat aluminium. Placeringen i bakkant på givaren garanterar bästa skydd från direkt kontakt med vätskan.
Den kan tas bort innan installation för att anpassas med markeringar och text.
Standardutförande
Med elektrisk kontakt normalt sluten.
Montering
När montering inte är möjligt från insidan av behållaren och väggarna inte är tillräckligt tjocka, kan skruvarna användas tillsammans med Fast Mounting Kit.
Maximal kontinuerlig arbetstemperatur
90°C (med olja).
Allmän information
Kännetecken och prestanda
Rörnivåglas HCX-E, ger i tillägg till en visuell kontroll, en elektrisk signal när oljenivån sjunker till ett minimum.
Ultraljudsvetsning för att garantera en perfekt tätning.
Maximal vätskenivåavläsning även från sidan.
Linseffekt för bättre synlighet av vätskenivån.
Tekniska data
I laboratorietester utförda med mineralolja typ CB68 (enligt ISO 3498) vid 23°C under en begränsad tid, klarade svetsningen upp till 13 bar.
För användning med andra vätskor och under olika tryck- och temperaturförhållanden, kontakta Elesa tekniska avdelning.
Vi rekommenderar dock att man kontrollerar lämpligheten att använda produkten under verkliga driftsförhållanden.
Elektriska egenskaper
Funktion elektrisk MIN-nivåsensor
HCX-ST-NC: den elektriska kretsen är öppen när miniminivån uppnås.
| Elektriska egenskaper | MIN nivågivare |
| Strömförsörjning | AC/DC |
| Elektriska kontakter | NC normalt stängd |
| Högsta tillämpliga spänning | NC: 150Vac, 150 Vdc |
| Maximal omkopplingsström | 1 A |
| Maximal strömstyrka | NC: 2A |
| Maximal spänning | NC: 20 Va |
| Kabelförskruvning | PG 7 (för kablar med hölje Ø 6 o 7 mm) |
| Kabelarea | Max. 1.5 mm2 |
| Montera inte detta rörnivåglas i närheten magnetfält. | |
Andra utföranden
Specialutförande på förfrågan
- Rörnivåglas för användning med vätskor som innehåller alkohol.
- Rörnivåglas i UV-resistent transparent teknopolymer.
Bruksanvisning

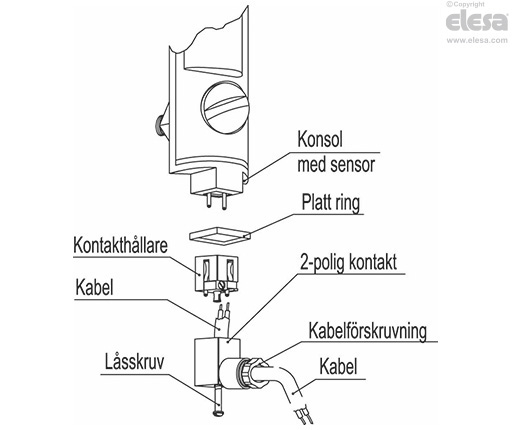

Monteringsanvisning 2-polig kontakt
- Demontera kontakten från indikatorn genom att lossa ställskruven placerad i botten, ta ut kontakthållaren och lossa kabelförskruvning.
- Sätt den två-poliga kabeln i kontakten (standard-kontakt) och anslut kablarna till anslutningarna nr. 1 och nr. 2 i kontakthållaren.
- Montera genom att trycka in kontakthållaren i kontakten i önskat läge.
- Skruva fast kontakten till indikatorn och dra åt kabelgenomföringen.
