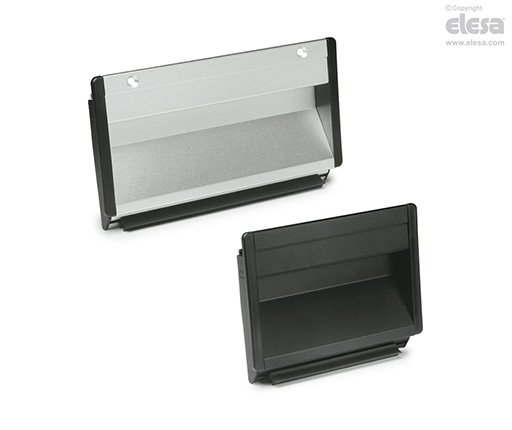

RH-SG Infällda grepphandtag
Teknopolymer och aluminium
Huvudspecifikationer
Sidotäcklock
Polyamidbaserad (PA) teknopolymer, svart färg, satin yta.
Standardutförande
- RHSG-A: bakmontering med hjälp av två gummiprofiler som garanterar en fast och stabil installation (se monteringsanvisningen punkt 5).
- RHSG-B: frontmontering med hjälp av genomgående hål för M4 försänkta skruvar och en undre gummiprofil, som ingår i leveransen.
Index för färg:
- 1: anodiserat aluminium, naturlig färg, sidenmatt yta.
- 4: anodiserat aluminium, svart färg, sidenmatt yta.
Allmän information
Kännetecken och användning
Lämplig för användning på plåtar med en tjocklek mellan 1.0 och 2.5 mm.
RH-SG-serien handtagen har en utmärkt design och ergonomi, de är monterade i linje med kanten på plattan och är så tunnt så att det inte stör med de inre komponenterna i utrustningen.
Två identiska spår, ett övre och ett nedre, placerade 90° mot varandra, möjliggöra det interna element som skall anslutas till varandra med hjälp av tunna fyrkantsmuttrar.
Andra utföranden
Specialutförande på förfrågan
Olika längder.
Andra standard utföranden tillgängliga
Version RH-SG-CLEAN.
Bruksanvisning

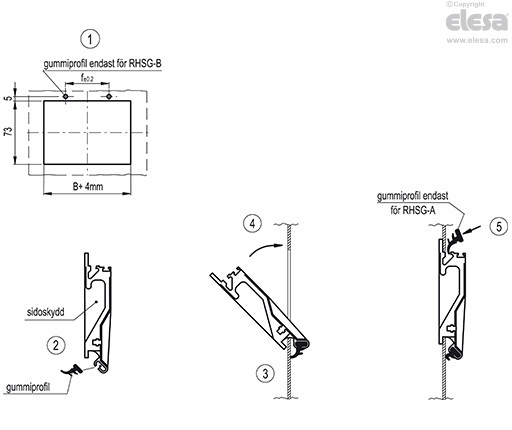

Monteringsanvisningar
- Borra ett hål i handtaget enligt angivna mått och ta bort borr grader.
- Montera nedre gummiprofilen och snäpp in de två sidoskydden på aluminiumdelen.
- Vila handtaget på den nedre delen av öppningen, luta det 45° och se till att den undre gummiprofilen är likformigt i kontakt med den inre ytan av plattan.
- Tryck upp den övre delen av handtaget mot plattan.
- Montera den andra gummiprofilen i det andra spåret på aluminiumprofilen (RHSG-A) eller använd två M4 försänkta skruvar (RHSG-B).
