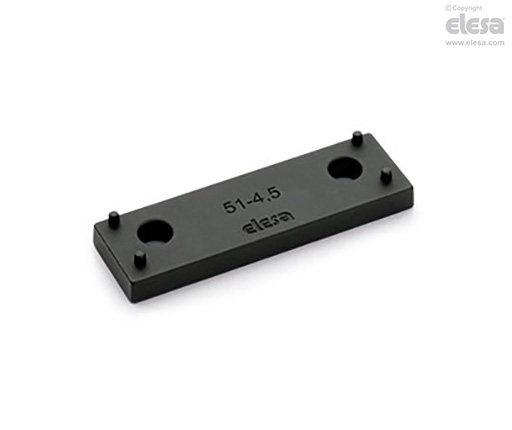

PMC Distansplattor för gångjärn

Kännetecken och användning

Med PMC-plattor kan olika gångjärn monteras på samma dörr och karm.

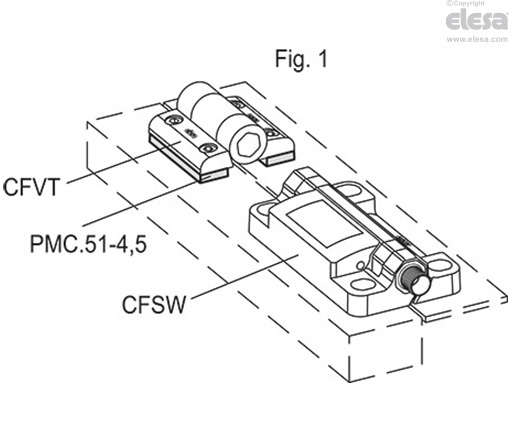

Det går till exempel att använda ett CFVT-gångjärn med stopplägen tillsammans med ett CFSW-gångjärn med inbyggd säkerhetsbrytare. Detta skapar en dörr som kan ställas öppen i vissa lägen och som har en säkerhetsfunktion om de öppnas oavsiktligt (se Fig.1).



Monteringsanvisningar

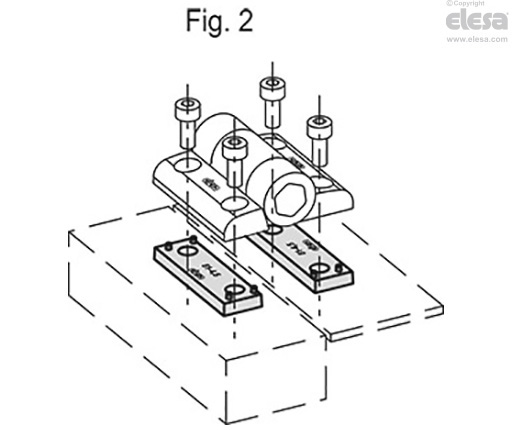

Sätt plattan mellan gångjärnet och dörren/karmen och tryck nedåt så att centreringsanordningarna på plattan passas in med själva gångjärnet (se Fig.2).



Se under monteringen till att gångjärnen positioneras längs samma axel.

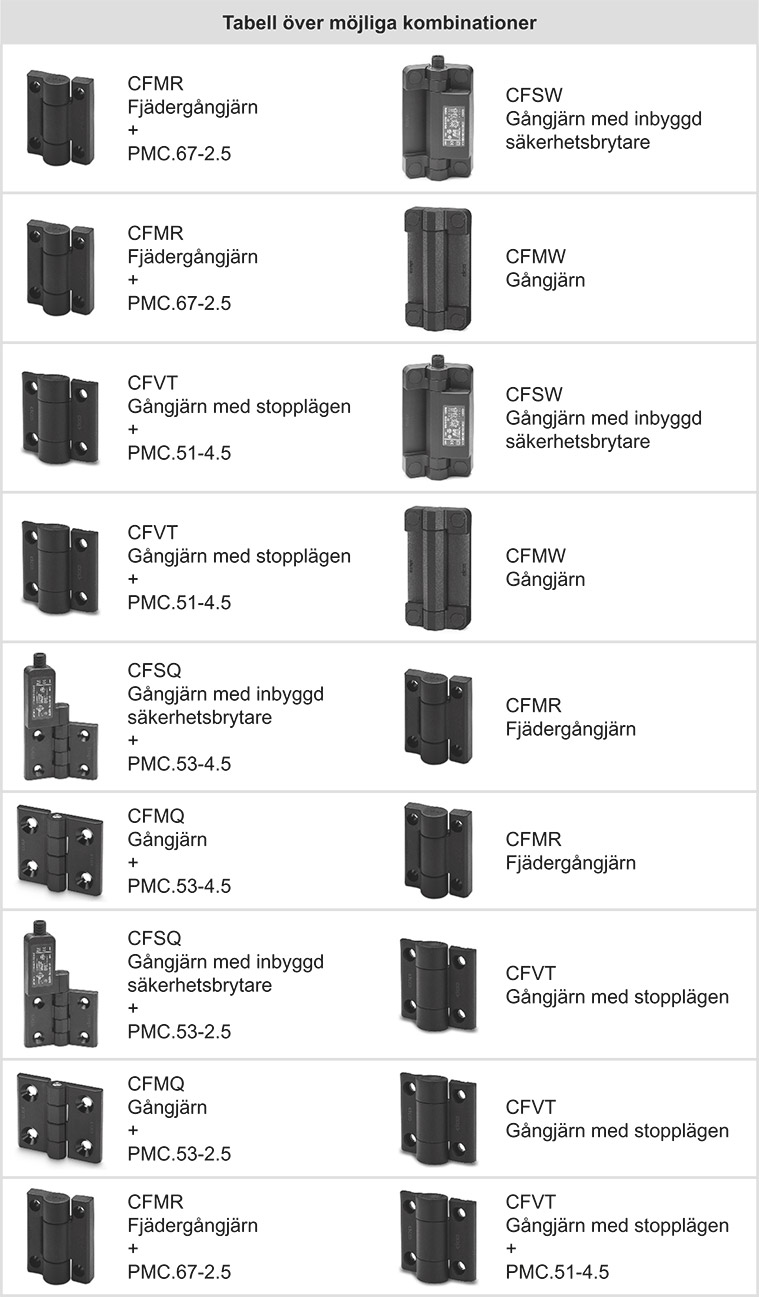

För att fastställa vilka plattor och gångjärn som ska användas, se "Tabell med möjliga kombinationer".

Kontrollera att gångjärnen fungerar korrekt för den avsedda användningen.
