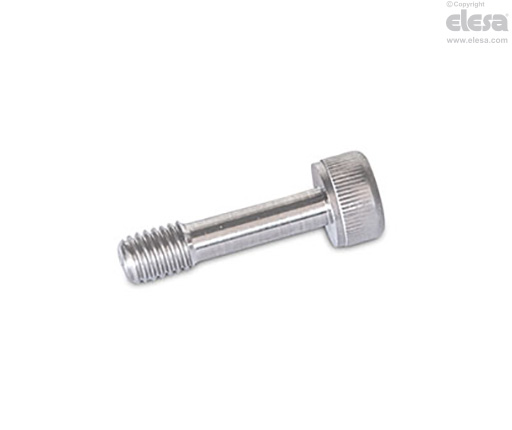

GN 912.2 Oförlorbara skruvar

Kännetecken och användning

Oförlorbara insexskruvar GN 912.2 i rostfritt stål kan användas för att förhindra förlust av den räfflade skruven tack vare den försänkta delen d₃ av tappen. Detta ger en ”låsning av fästelementet” enligt EU:s maskindirektiv 2006/42/EG.

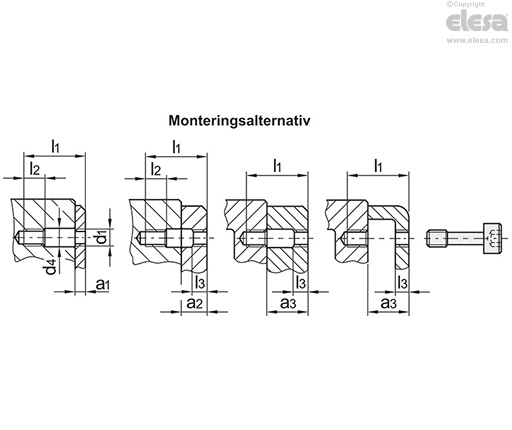

Vid användning måste vart och ett av de två element som ska monteras förses med gängade borrhål med gängan d₁, i stället för ett enda gängat borrhål. Dessutom måste ett frigångshål på d₄ borras på en sida eller bägge sidorna. Beroende på konstruktion och erforderlig infästningslängd a₁ ... a₃ hos den komponent som ska fästas finns ett antal monteringsalternativ enligt nedan.
