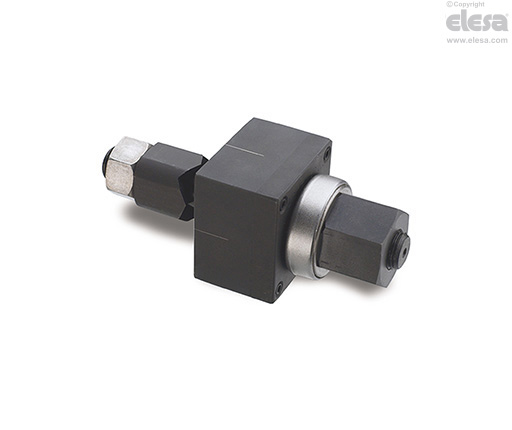

GN 123 Plåtstans för nyckelhål

Kännetecken och användning

Plåtstans GN 123 är ett håltagningsverktyg som används vid tillverkning av hål för lås på skåpdörrar i plåt tjocklek upp till 2 mm.

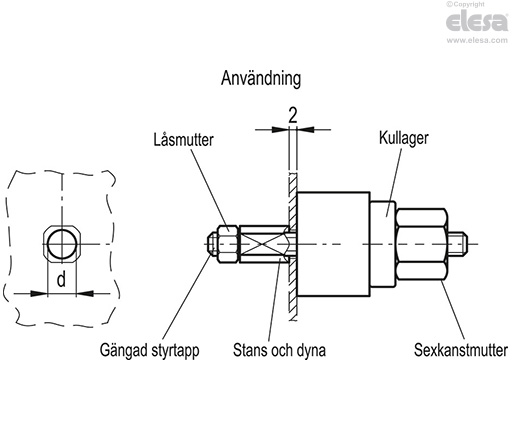

Innan du använder plåtstansen, ta upp ett hål "d" hål enligt måtten i tabellen, där den gängad tappen sätts in. Montera stansen på högkant och lås fast den med en kontermutter.

Genom att vrida på den stora muttern i den motsatta änden, aktiveras stansen och gör ett hål i metallplåten.

Ett kullager belägen mellan dynan och muttern gör det möjligt att tillämpa högre klämkraft/vridmoment, vilket minimerar friktionen mellan muttern och dynan.



Specialutförande på förfrågan

• Stansar för olika dörrlås.

• GN 123.5 stansar för rostfri plåt.
