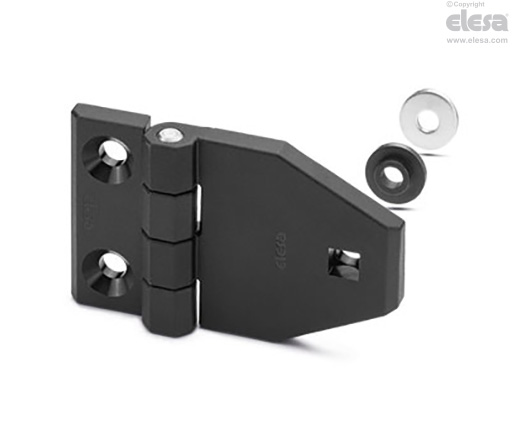

CFM-TR-G Gångjärn för montering på glas eller paneler
SUPER-teknopolymer
Huvudspecifikationer
Material
Glasfiberförstärkt polyamidbaserad (PA) SUPER-teknopolymer, svart färg, matt yta.
Plana bricka
A4 UNI 6593-MT rostfritt stål.
Stegbricka
NBR gummi, hårdhet 70 Shore A.
Framställts av FDA godkänt råmaterial (FDA CFR.21 och EU 10/2011).
Cylindrisk pinne
AISI 303 rostfritt stål.
Standardutförande
Ramsida: genomgående hål för försänkta skruvar.
Kropp: genomgående hål med ett hölje för rundhuvade skruvar med fyrkantigt underhuvud enligt UNI 5732 (välj korrekt skruvlängd beroende på glasets eller panelens tjocklek).
Allmän information
Vridningsvinkel (ungefärligt värde)
Max 270° (-90° och +180° där 0° är det tillstånd där de sammankopplade ytorna är på samma plan).
Överskrid inte rotationsvinkel gränsen då det kan påverka gångjärnets mekaniska prestanda.
För att välja lämplig modell och rätt antal gångjärn för din tillämpning, se Riktlinjer.
| Resistens tester | Axiell belastning | Radiell belastning | 90° vinklad belastning | |||
 |  |  | ||||
| Benämning | Maxlast Ea [N] | Belastning vid brott Ra [N] | Maxlast Er [N] | Belastning vid brott Rr [N] | Maxlast E90 [N] | Belastning vid brott R90 [N] |
| CFM-TR-G-B.40-SH-5 | 300 | 750 | 420 | 2500 | 420 | 1000 |
| CFM-TR-G-B.50-SH-6 | 270 | 1040 | 480 | 3500 | 480 | 1000 |
| CFM-TR-G-B.60-SH-6 | 250 | 1200 | 370 | 5000 | 370 | 2500 |
De maximala driftsbelastningsvärdena hos olika gångjärn som visas i tabellerna är endast vägledande. De är resultat från tester utförda i våra laboratorier med kontrollerad temperatur och luftfuktighet (23 °C - 50 % RH), under specifika användarförhållanden och under en begränsad tid. Det rekommenderas alltid att verifiera en korrekt drift under installationen av strukturen.
Bruksanvisning
Monteringsanvisningar på glas eller paneler
- Gör ett hål Ø 10,5 +0,2 i glaset eller panelen (min. tjocklek 4 mm).
- Placera gångjärnet på framsidan, centrera den matchande (d3) delen i hålet och sätt i skruven.

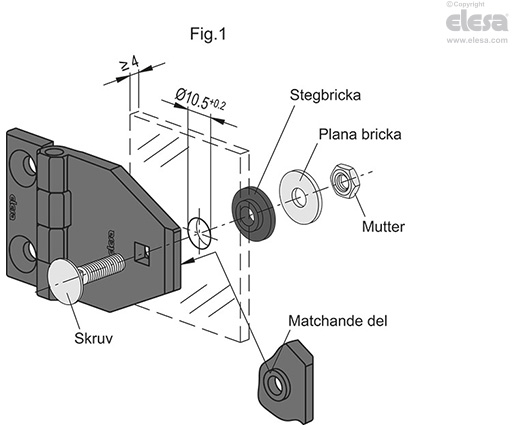

- På motsatt sida sätt in stegbrickan, den plana brickan och dra åt med en mutter (Figur 1).
Minst två gångjärn måste installeras för korrekt drift.
Alla designrättigheter förbehållna i enlighet med lagen. Ange alltid källan vid reproduktion av våra ritningar.
