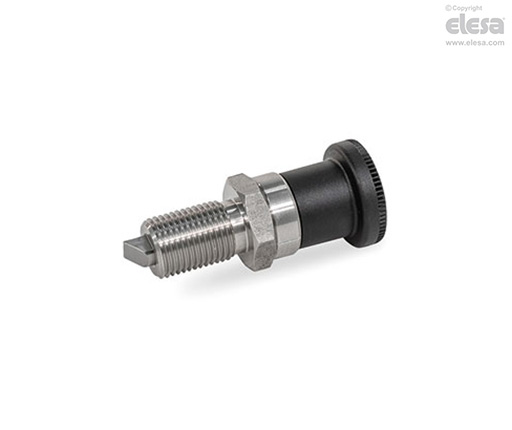

GN 824-B

Doigts d’indexage à ressort

Sans position d’arrêt, sans contre-écrou

Informations

Les doigts d'indexage GN 824 comportent une goupille de centrage à section carrée, une surface de verrouillage d'un côté et un chanfrein de l'autre. Lorsqu'elle se déplace en direction de la goupille chanfreinée, la goupille de centrage passe sur les rainures et les bords, tandis que la goupille chanfreinée déplace la goupille de centrage dans le guide. La goupille de centrage s'enclenche automatiquement lorsqu'elle est déplacée vers la surface de verrouillage. Le verrouillage peut être débloqué en tirant sur le bouton.

Les doigts d'indexage de type C/CK avec position de repos sont utilisés lorsque la goupille du doigt ne doit pas s'engager temporairement. Dans ce cas, le bouton est rétracté et tourné de 90° par la suite. Une encoche maintient le doigt dans cette position.

Lorsque la vis sans tête n'est pas serrée, l'orientation du biseau peut être réglée librement sur une plage de 360°. Cette position est indiquée par le repère situé sur le guide du doigt d'indexage.

Instruction d'assemblage

La position de la surface de verrouillage peut être réglée librement à 360°.

Étapes d'installation:

1. Desserrer la vis sans tête à l'aide d'une clé Allen.

2. Tourner le bouton pour déplacer la surface de verrouillage dans la position souhaitée.

3. Serrer la vis sans tête à l'aide d'une clé Allen.



Accessoires sur demande

Douilles d'épaisseur GN 609.5.
