GN 612-NI Doigts d’indexage à ressort

Avec dispositif de blocage, acier INOX

Sélectionner le type




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Corps fileté

Acier INOX AISI 303.

Embout

Acier INOX tourné et nikelé.

Tolérance conseillée pour trou d'accouplement à l'embout = H7.

Contre-écrou

Acier INOX.

Levier

Acier INOX fritté AISI 316 LHC.

Couvre-levier

Technopolymère à base de polyamide (PA), haute résilience, couleur noire, finition mate.

Exécutions standards

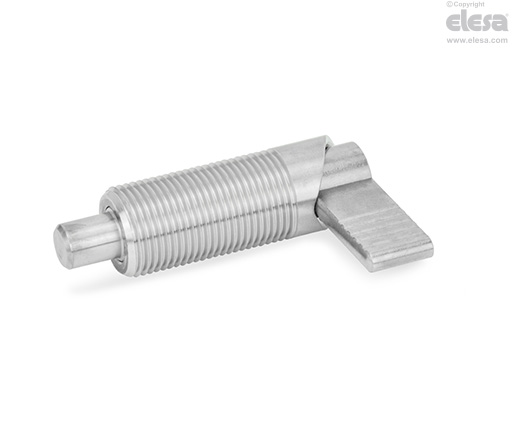

  • GN 612-A-NI: sans couvre-levier, sans contre-écrou.
  • GN 612-AK-NI: sans couvre-levier, avec contre-écrou.
  • GN 612-B-NI:avec couvre-levier, sans contre-écrou.
  • GN 612-BK-NI: avec couvre-levier, avec contre-écrou.
Informations générales

Caractéristiques et applications

Les doigts d'indexage à levier et ressort GN 612-NI sont indiqués dans tous les cas qui requièrent un mouvement de recul rapide du doigt d'indexage.

En tournant de 180° le levier d'actionnement, une encoche mantient le doigt d'indexage en position de retrait.
