GN 146.1
Abrazaderas de conexión con base para montaje
para actuadores lineales, aluminio
Especificaciones principales
Material
Aluminio, revestimiento de resina epóxica, color negro RAL 9005, acabado mate.
Tornillos y tuercas de acero inoxidable AISI 304.
Ejecuciones estándar
- GN 146.1-B: sin casquillo deslizante.

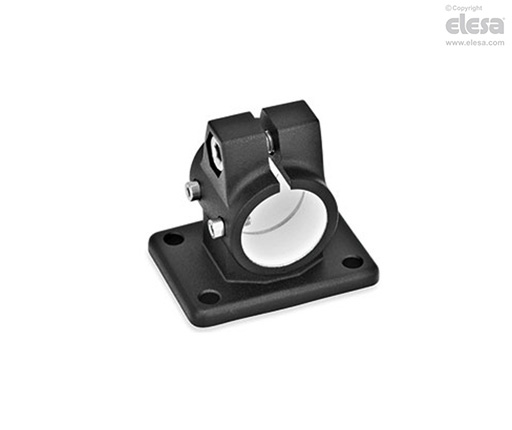

- GN 146.1-G: con casquillo deslizante de tecnopolímero de base poliamídica (PA) o de politetrafluoroetileno (PTFE).
Información general
Características y aplicaciones
Las abrazaderas de conexión GN 146.1 normalmente pueden coincidir con los actuadores lineales.
Los agujeros de montaje provistos adicionalmente se usan para conectar la tuerca deslizante de un actuador lineal. El orificio llamado G está dotado de casquillos deslizantes.
Al sujetar el agujero guía d1, es posible ajustar el posicionamiento del actuador y bloquear el deslizador después de haber establecido la posición final.
El tornillo de bloqueo "z" se puede sustituir por el juego GN 911.
Los modelos tienen todos los derechos reservados de acuerdo con las leyes. Mencione siempre la fuente cuando reproduzca nuestros dibujos.
