GN 188
Elementi dentati di bloccaggio
Acciaio INOX
Specifiche principali
Materiale
Acciaio INOX AISI CF-8.
Molla di spinta
Acciaio INOX AISI 301.
Bussola filettata
Acciaio INOX AISI 304.
Montaggio
A mezzo saldatura.
Esecuzioni standard

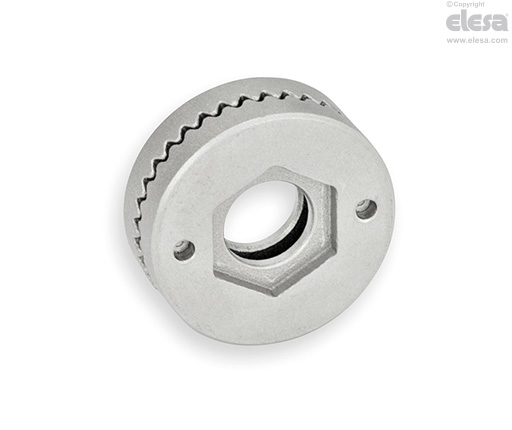

- GN 188-A-NI: foro passante, senza bussola.
- GN 188-B-NI: bussola con foro passante filettato.
- GN 188-C-NI: bussola con foro passante filettato e gradino di centraggio.
Informazioni generali
Caratteristiche e applicazioni

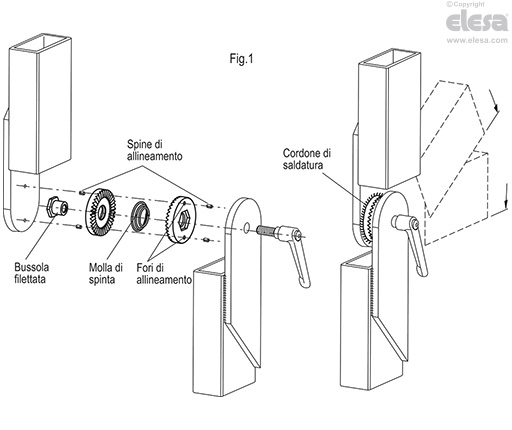

Gli elementi dentati GN 188 vengono utilizzati per l'assemblaggio di due parti con una certa angolazione, sulle quali sono fissate a mezzo saldatura (Fig.1).
La dentatura è orientata in modo da garantire il perfetto allineamento sia con angolo 0° che a 90°.
La molla di spinta viene posizionata tra i due elementi dentati durante il montaggio, assicurando la corretta separazione durante l'allentamento.
La fornitura comprende due elementi dentati, una molla di spinta e, a seconda della versione, una bussola filettata.
