GN 817.6-EC

Pistoncini di posizionamento a molla in acciaio INOX

Con posizione di arresto

Informazioni

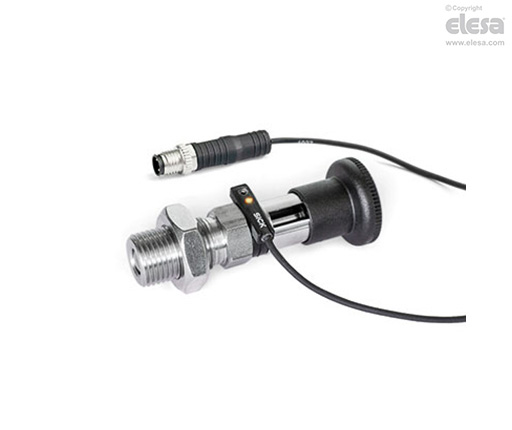

I pistoncini in acciaio INOX GN 817.6 sono provvisti di un sensore che consente il monitoraggio elettronico della posizione del puntale. A tale scopo, un magnete è integrato nel puntale e attiva il sensore all'innesto dopo ca 2/3 della distanza di impegno l₁.

Per prevenire malfunzionamenti, evitare la presenza di campi magnetici che agiscano sul pistoncino. I pistoncini in acciaio inossidabile GN 817.6 sono forniti con sensore, staffa sensore, chiave Allen® e controdado.

Dati tecnici

Grado di protezione IP secondo Tabella EN 60529.

Caratteristiche elettriche del sensore
Funzione di uscita	Normalmente aperto (NO)
Uscita di commutazione	PNP
Tensione di alimentazione	10 - 30 V DC
Corrente continua Ia	≤ 100 mA
Tipo di connessione (S):	Connettore circolare a 3 poli M8x1 con ghiera di serraggio e cavo PUR lungo 0,5 m
Grado di protezione ambientale	IP 67
Frequenza di commutazione	1,000 Hz
Consumo di energia	≤ 8 mA
Caduta di tensione	≤ 2.5 V
Grado di protezione	III
Sensibilità di risposta	2.8 mT
Intervallo di temperatura	-25 °C ... +75 °C
Resistenza a urti e vibrazioni	30 g, 11 ms / 10 ... 55 Hz, 1 mm
Protezione contro l’inversione di polarità	Sì
Protezione contro il corto circuito	Sì
Soppressione dell’impulso di attivazione	Sì
Approvazioni, dichiarazione di conformità CE

Istruzioni di montaggio

1. Inserire il sensore nella staffa lateralmente.

2. Serrare la vite del sensore.

3. Inserire la staffa del sensore nella scanalatura del pistoncino di posizionamento in qualsiasi orientamento, quindi ruotarla, se necessario, per regolarne la direzione.
