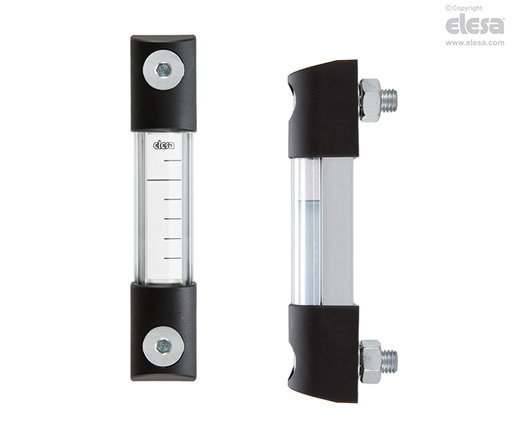

HCK. Indicatori di livello

Caratteristiche e prestazioni

Massima visibilità del livello del fluido anche da posizioni laterali.

Dati tecnici

In prove di laboratorio effettuate per un tempo relativamente limitato con i seguenti liquidi ad una temperatura di 23°C: olio minerale tipo CB68 (secondo ISO 3498) per HCK, olio minerale tipo CB68 (secondo ISO 3498) acqua o soluzioni acqua/glicole (50%) per HCK-GL, si sono trovati valori di tenuta superiori a 35 bar.

Temperatura massima di esercizio in continuo:

• HCK: 100° C (funzionamento con olio).

• HCK-GL: 100° C (funzionamento con olio, acqua, soluzioni contenenti glicole).

• HCK-GL-SST: 130° C (funzionamento con olio, acqua, soluzioni contenenti glicole). In prove di laboratorio si è constatato un ottimo com-portamento anche a temperatura fino a 150/160°C per molte ore con pressioni dell’ordine di 5/6 bar.

Per l'uso con fluidi diversi ed in particolari condizioni di pressione e temperatura interpellare il servizio tecnico ELESA.

Si consiglia in ogni caso di verificare l'idoneità del prodotto nelle condizioni reali di funzionamento.

Esecuzioni speciali a richiesta

• Visiera di livello a colonna trasparente in polimetilmetacrilato (PMMA) per utilizzo max. 70°C.

• Galleggiante (a partire da HCK.127) colore rosso in tecnopolimero a base poliammidica.

• Galleggiante (a partire da HCK.176) colore nero in NBR con spirale in acciaio inox AISI 316 per applicazioni speciali, liquidi viscosi, alte temperature.

• Indicatori con visione del livello (e) fino a 1444 mm e fori di fissaggio con interasse (f) fino a 1500 mm.

• Guarnizioni di tenuta in materiale speciale secondo le specifiche del cliente.

• Termometro incorporato con capillare in colore rosso (a partire da HCK.127).

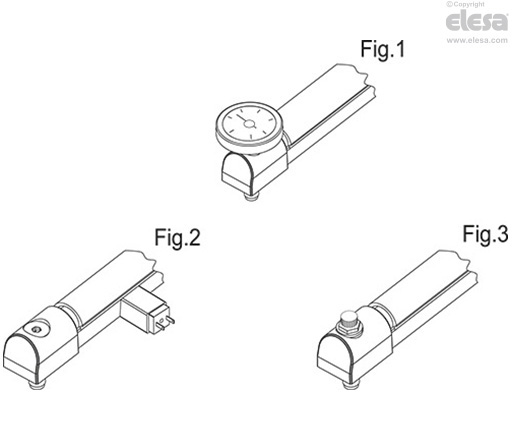

• Termometro esterno a quadrante (Fig.1) con sonda a contatto diretto del fluido.

• Vite speciale con rubinetto in ottone nichelato (Fig.3) da montare sul terminale inferiore per eventuali operazioni di manutenzione che richiedano di escludere l'indicatore.

Accessori a richiesta (da ordinare separatamente)

Sensore elettrico di livello SLCK (Fig.2, a partire da HCK.127) che può essere posizionato secondo necessità lungo l’asse dell'indicatore con connettori a destra (DX) o a sinistra (SX), contatti normalmente chiusi (NC), normalmente aperti (NO).
