GN 125
Manillas graduables
Acero
Especificaciones principales
Cuerpo de la palanca
Acero pavonado.
Empuñadura
Duroplast de base fenólica (PF), color negro, acabado brillante, PLX.386.
Tapón de núcleo
Aluminio anodizado, color natural.
Ejecuciones estándar
Elemento de fijación de acero pavonado, muelle de retorno de acero tratado.

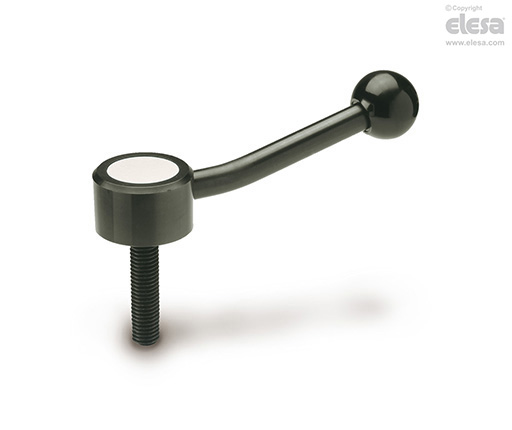

- GN 125-D: brazo recto, agujero roscado o tornillo roscado de longitud como se muestra en la tabla.
- GN 125-E: brazo inclinado 15°, agujero roscado o tornillo roscado de longitud como se muestra en la tabla.
Información general
Características y aplicaciones
Especialmente adecuada cuando el ángulo de giro de la palanca es reducido debido a falta de espacio.
Otras versiones
Ejecuciones especiales bajo pedido
Manillas graduables de acero inoxidable AISI 303.
Instrucciones de uso
Instrucciones de uso
Para bloquear, levantar la palanca para soltar los dientes del dispositivo de bloqueo y llevarla nuevamente a la posición inicial. Al soltar la palanca, el muelle de retorno hace que engranen automáticamente los dientes.
Los modelos tienen todos los derechos reservados de acuerdo con las leyes. Mencione siempre la fuente cuando reproduzca nuestros dibujos.
