MPG
Morsetti portaguida
Tecnopolimero
Specifiche principali
Materiale
Tecnopolimero a base poliammidica (PA) rinforzato fibra vetro, colore nero, finitura mat.
Esecuzioni standard
Viti a testa cilindrica con cava esagonale in acciaio INOX AISI 304, dadi in ottone nichelato.
- MPG-T: per entrambe le tipologie standard di guide trapezoidali.
- MPG-C: per guida circolare.
- MPG-R: per guida rettangolare.
Informazioni generali
Caratteristiche e applicazioni
L'esecuzione MPG-T può essere utilizzata con le guide laterali con supporto in acciaio INOX di spessore 1.5 o 2 mm.
| s | B | L |
| 1.5 | 17.5 | 16 |
| 2 | 18 | 17 |
Istruzioni d’uso

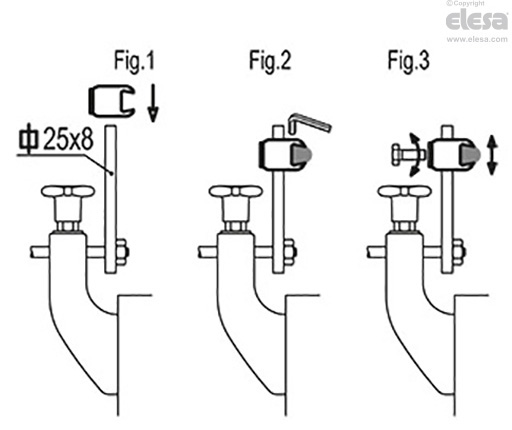

Istruzioni di montaggio
- Montare il morsetto sulla barra di sostegno (dimensione 25x8 mm), il montaggio avviene inserendo la barra nell'apposita scanalatura del morsetto (Fig.1).
- Inserire la guida nella cava del morsetto e quindi serrare le viti (Fig.2).
- Regolare l'altezza del morsetto e serrare con una vite M8, non compresa nella fornitura (Fig.3).
