APC Kit di fissaggio per tubi tondi

Caratteristiche e applicazioni

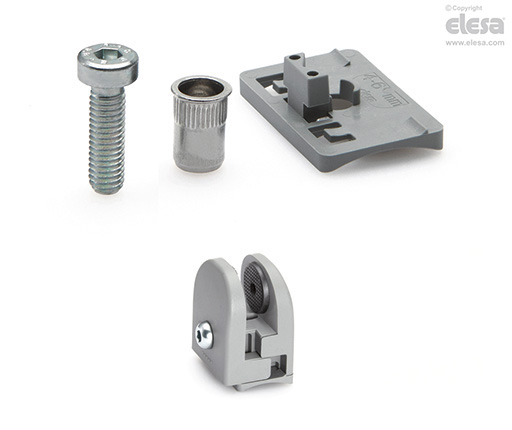

Kit per installazione della pinza di serraggio PC su tubi tondi (spessore max. = 2 mm). Il kit comprende un elemento adattatore in tecnopolimero, un inserto filettato in acciaio zincato M6 da installare con una normale rivettatrice sul tubo e una vite M6 a testa cilindrica.

Gli adattatori danno il migliore risultato estetico per pannelli di spessore tra 4 e 6 mm e tubi aventi i diametri seguenti:

• 30÷34 mm

• 40÷43 mm

• 48÷52 mm.

Istruzioni di montaggio

• Inserire la vite di fissaggio M6 a testa cilindrica ribassata con cava esagonale DIN 7984 nell’adattatore in plastica.

• Inserire l’adattatore nella relativa cava del PC fino allo scatto in posizione del dente di riscontro.

• Praticare nel tubo un foro da 9 mm.

• Bloccare l'inserto filettato sul tubo con una rivettatrice.

• Installare la pinza sul tubo avvitando la vite nell’inserto filettato.
