CFA-ERS Cerniere con bloccaggio a frizione

Angolo di rotazione (valore approssimativo)

Max 215° (-35° e +180° essendo lo 0° la condizione di complanarità delle superfici interconnesse).

Evitare di superare l'angolo limite di rotazione (vedi disegno) per non compromettere le prestazioni meccaniche della cerniera.

Caratteristiche e applicazioni

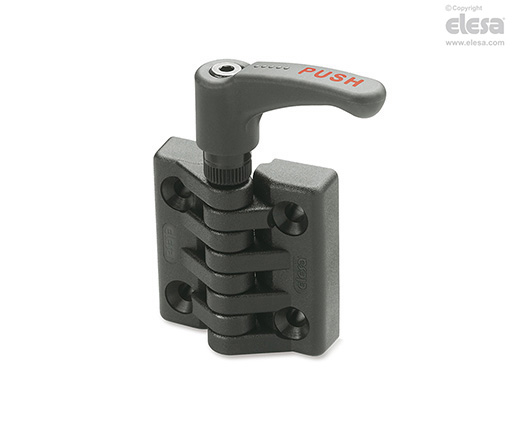

La cerniera con bloccaggio a frizione CFA-ERS consente di frizionare a piacere l'apertura e la chiusura del portello e di bloccarlo in qualsiasi posizione entro un campo di rotazione di 215°.





Istruzioni d'uso

Compattando i pettini dei due corpi della cerniera mediante il serraggio dell'apposita maniglia a ripresa si ottiene il funzionamento desiderato. L'innesto del meccanismo di serraggio della maniglia avviene premendo sulla leva (PUSH). Rilasciando la leva, la molla disimpegna la dentatura e la maniglia ritorna nella posizione di riposo permettendo alla leva di seguire liberamente la rotazione del portello e non ostacolando le manovre dell'operatore anche in caso di urto accidentale. Il numero di denti del sistema di innesto è tale da garantire la possibilità di operare anche quando l'angolo di manovra della leva è limitato per ragioni d'ingombro.

Per scegliere il tipo ed il numero di cerniere da utilizzare in ogni applicazione, consultare le Linee Guida.

Per i dati di resistenza, vedi i corrispondenti modelli della serie CFA..
